Elektrischer Dipol

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 311

Meine Frage:

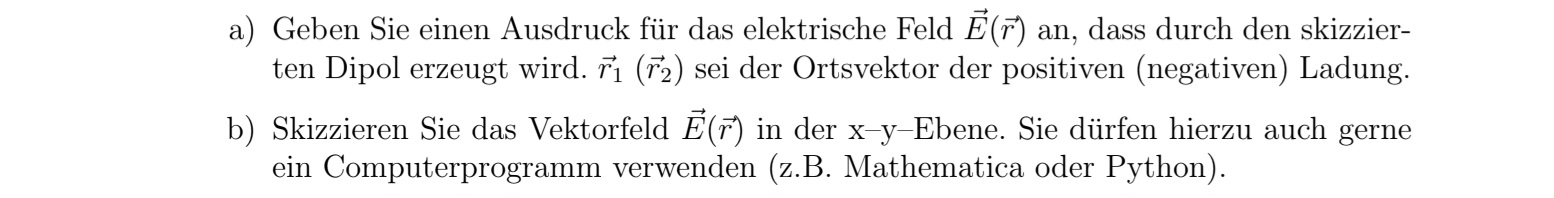

Hey, in der a) (Aufgabenstellung siehe erste Datei) soll ich einen Ausdruck für das Elektrische Feld nennen.

b) ich soll nun das Vektorfeld zeichnen.

Meine Ideen:

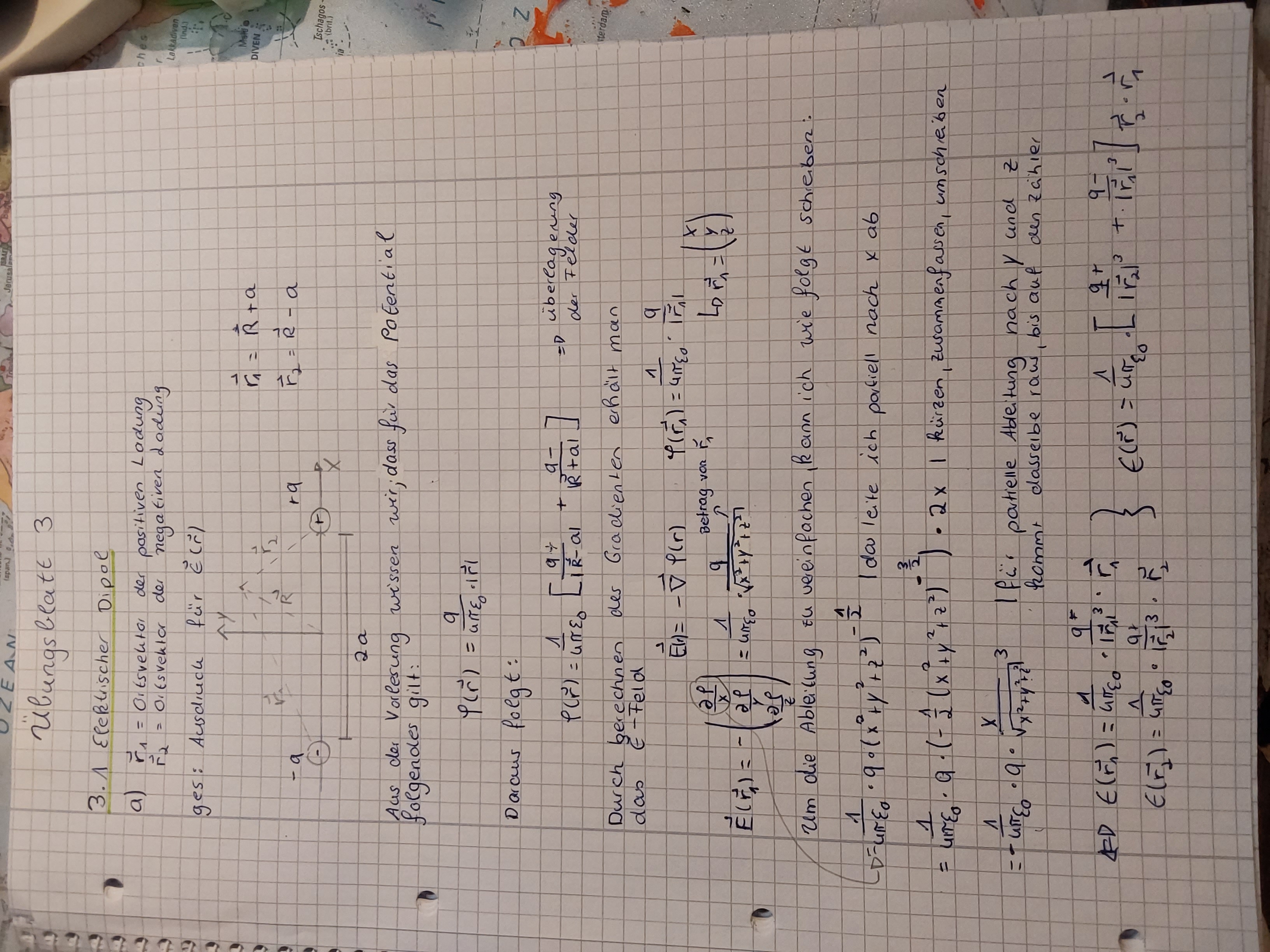

a) Diesen Ausdruck habe ich versuch herzuleiten, bin mir aber unsicher ob das so stimmt, vor alle, beim letzten Schritt, in dem ich sozusagen die E-Felder beider Ladungen überlagert habe.

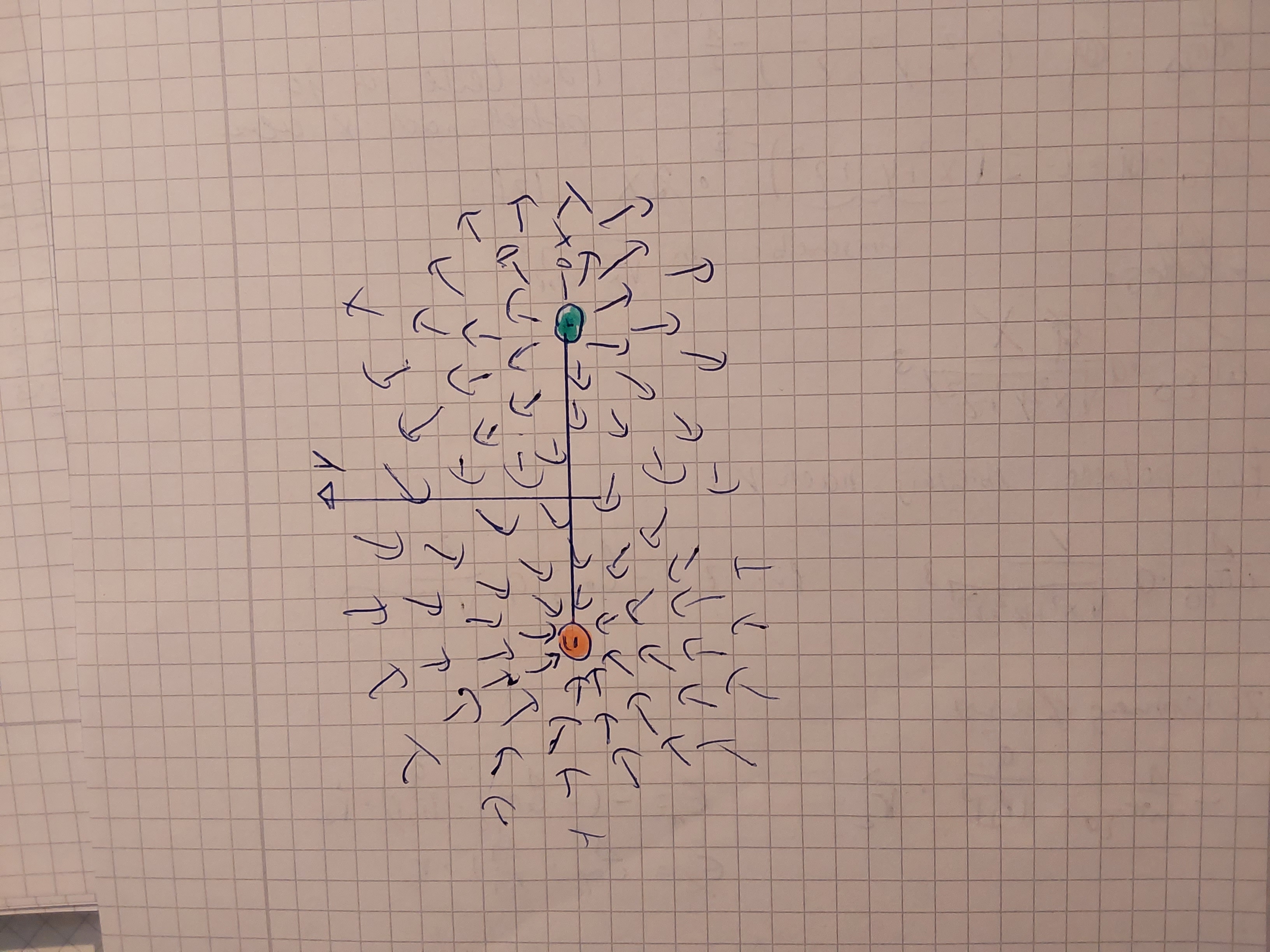

c)Naja da ich als Lehramtsstudentin anders als meine 100 Prozentigen Physikkomillitonen keine Theoretische Physik (bisher) und keine Mathevorlesung hatte,und der Prof darauf aber keine Rücksicht nimmt, tue ich nich etwas schwer mit dem Mathezeugs (ebenso wie bei der a, musste mir das gradientenzeugs alles anlesen haha) Jedenfalls dachte ich erst mit dem Vektorfeld seien einfach die Feldlinien gemeint, da ich die aber in der c) Skizzieren soll, war mir klar, dass mit Vektorfeld wohl was anderes gemeint ist. Lange Rede, kurzer Sinn, im 3 Anhang seht ihr meine Vorstellung des Vektorfeldes bei der ich mir aber megaa unsicher bin

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5888

Bei a) muss man m.E. einfach die Summe der elektrischen Felder zweier Punktladungen q und -q an den Orten r1 bzw. r2 aufschreiben. Offenbar gehört zur Aufgabe auch eine Skizze. Vielleicht geht da zusätzlich hervor, wo sich die Punktladungen befinden, und man kann das E-Feld entsprechend ausdrücken.

Zu b) würde ich, falls Du das E-Feld von Hand skizzierst, zuerst an einigen Punkten die Vektorpfeile des E-Felds der einzelnen Punktladungen zeichnen. Dabei sollte insbesondere die 1/r^2 Abnahme der Länge der Vektorpfeile ungefähr stimmen, was aus Deiner Skizze zu wenig hervorgeht. Und dann an diesen Punkten mit einer anderen Farbe die Vektorsumme einzeichnen.
An Punkten auf der Ebene zwischen den beiden Dipolladungen muss das E-Feld senkrecht zur Ebene stehen.

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 311

Okay danke, also hätte ich bei der a nichts herleiten müssen? Aber stimmt das Ergebnis bei mir?Weil hab ja sozusagen die E Felder aufaddiert oder?

ChristianS · Anmeldungsdatum: 11.05.2023 Beiträge: 27 Wohnort: Schwarzwald

Also für den Fall, dass es noch interessiert: Ich würde bei der a) zunächst zwei Felder für Punktladungen skizzieren (wie myon schon schreibt die 1/r^2 Abnahmen beachten) und mir anschließend überlegen wie sie sich wohl überlagern => Vektoraddition
Dann wird vermutlich rauskommen dass du bei der Skizze doch den einen oder anderen Fehler drin hast....
