| Autor |
Nachricht |
JennyB
Anmeldungsdatum: 21.05.2022
Beiträge: 43
|
 JennyB Verfasst am: 09. Jun 2022 10:20 Titel: Momente Statik |
 |
|
Guten Morgen alle zusammen
Habt ihr tipps wie ich bei der Aufgabe vorgehen muss?
Wisst ihr wie ich die einzelnen Freikörper Schnitte machen soll?
Habe damit Schwierigkeiten

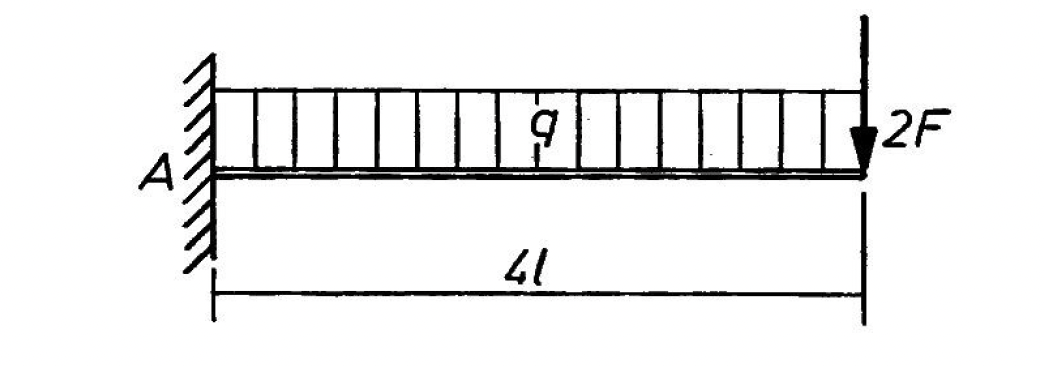

| Beschreibung: |
|
Download |
| Dateiname: |
Balken.png |
| Dateigröße: |
223.73 KB |
| Heruntergeladen: |
102 mal |

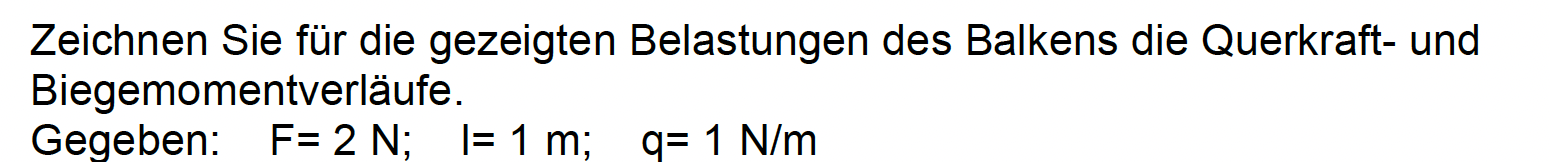

| Beschreibung: |
|
Download |
| Dateiname: |
Balken1.png |
| Dateigröße: |
114.68 KB |
| Heruntergeladen: |
102 mal |
|
|
 |
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 10. Jun 2022 11:33 Titel: Re: Momente Statik |
|
|
| JennyB hat Folgendes geschrieben: | Guten Morgen alle zusammen
Habt ihr tipps wie ich bei der Aufgabe vorgehen muss?
Wisst ihr wie ich die einzelnen Freikörper Schnitte machen soll?
Habe damit Schwierigkeiten |
Das ist für die Experten hier vermutlich zu trivial.
Falls sich niemand meldet, mache ich das in den nächsten Tagen.
|
|
|
JennyB
Anmeldungsdatum: 21.05.2022
Beiträge: 43
|
| JennyB Verfasst am: 10. Jun 2022 13:47 Titel: |
|
|
ok warte darauf
|
|
|
Sonnenwind
Anmeldungsdatum: 25.04.2022
Beiträge: 678
|
| Sonnenwind Verfasst am: 10. Jun 2022 14:38 Titel: |
|
|
Erstmal ohne Zeichnung (schaffst du vielleicht dann selbst):
Man beginnt am freien Ende, da ist die Querkraft zunächst 2F und wächst linear bis zum festen Lager auf Q = 2F + q * 4l an.
Q = 2F + q * x (x von rechts nach links).
Das Moment ist am freien Ende Null, weil da ja auch kein Moment aufgenommen werden kann.
Das Moment ist dann das Integral der Querkraft über die Länge und zwar von rechts nach links:
 \, \dd x_{lauf} = \left[2F \cdot x_{lauf} + q \cdot \frac{x_{lauf}^{2}}{2}\right]_{0}^{x} = 2F \cdot x + q \cdot \frac{x^{2}}{2} )
Vorsicht: x von rechts nach links gemessen!
Am besten immer überlegen, wo keine Kräfte und kein Moment aufgenommen werden kann, weil da Nullpunkte sind.
_________________
Das Photon: Eine Geschichte voller Missverständnisse. |
|
|
JennyB
Anmeldungsdatum: 21.05.2022
Beiträge: 43
|
| JennyB Verfasst am: 11. Jun 2022 07:17 Titel: |
|
|
Wir stellen Auflagerreaktionen auf und Momentengleichungen ?
Wie würd ich es über den Weg machen ?
|
|
|
Sonnenwind
Anmeldungsdatum: 25.04.2022
Beiträge: 678
|
| Sonnenwind Verfasst am: 11. Jun 2022 09:33 Titel: |
|
|
Ich dachte, ich hätte die Gleichungen über den Weg x aufgestellt. Ich verstehe die Nachfrage nicht.
_________________
Das Photon: Eine Geschichte voller Missverständnisse. |
|
|
JennyB
Anmeldungsdatum: 21.05.2022
Beiträge: 43
|
| JennyB Verfasst am: 11. Jun 2022 13:31 Titel: |
|
|
| Sonnenwind hat Folgendes geschrieben: | Erstmal ohne Zeichnung (schaffst du vielleicht dann selbst):
Man beginnt am freien Ende, da ist die Querkraft zunächst 2F und wächst linear bis zum festen Lager auf Q = 2F + q * 4l an.
Q = 2F + q * x (x von rechts nach links).
Das Moment ist am freien Ende Null, weil da ja auch kein Moment aufgenommen werden kann.
Das Moment ist dann das Integral der Querkraft über die Länge und zwar von rechts nach links:
Vorsicht: x von rechts nach links gemessen!
Am besten immer überlegen, wo keine Kräfte und kein Moment aufgenommen werden kann, weil da Nullpunkte sind. |
Das befindet sich doch in der Mitte wäre da der Weg nicht 2l und nicht 4 ?
Von welchem Punkt machst du das ganze ?
Hätte
Fx = 0
Fz = 0
und dann Moment aufgestellt
|
|
|
Sonnenwind
Anmeldungsdatum: 25.04.2022
Beiträge: 678
|
| Sonnenwind Verfasst am: 11. Jun 2022 15:40 Titel: |
|
|
Man soll doch Querkraft- und Momentenverlauf einzeichnen. Das entspricht der Materialbelastung des Trägers. Ich definiere x = 0 am rechten Ende und messe nach links. Es geht hier nicht um das Kräfte- und Momentengleichgewicht, sondern wie der Träger an jedem Punkt belastet wird.
Du fängst also rechts an, da wird die Kraft 2F eingeleitet, die bleibt als Querkraft über den Träger konstant und wird am Festlager links wieder aufgenommen. Dazu kommt noch die Streckenlast q, die man mit x multiplizieren muss.
Das Moment ist dann eben das Integral der Querkraft über den Weg.
Versuche doch mal die Zeichnung mit meinen Formeln und stelle sie hier rein, dann wird vieles klarer.
_________________
Das Photon: Eine Geschichte voller Missverständnisse. |
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 12. Jun 2022 11:28 Titel: Statik |
|
|
| JennyB hat Folgendes geschrieben: | | Sonnenwind hat Folgendes geschrieben: | Erstmal ohne Zeichnung (schaffst du vielleicht dann selbst):
Das Moment ist dann das Integral der Querkraft über die Länge und zwar von rechts nach links:
|
Das befindet sich doch in der Mitte wäre da der Weg nicht 2l und nicht 4 ?
Von welchem Punkt machst du das ganze ?
Hätte
Fx = 0
Fz = 0
und dann Moment aufgestellt |
Eigentlich hat es Sonnenwind doch gut erklärt?
Es geht aber auch ohne Integral. Vllt. hilft die Handskizze weiter?
| Beschreibung: |
|
Download |
| Dateiname: |
20220612_Image_00165.pdf |
| Dateigröße: |
87.84 KB |
| Heruntergeladen: |
89 mal |
|
|
|
JennyB
Anmeldungsdatum: 21.05.2022
Beiträge: 43
|
| JennyB Verfasst am: 12. Jun 2022 19:09 Titel: |
|
|
|
Danke euch für Mühe
|
|
|
|
