| Autor |
Nachricht |
ÖSI1
Anmeldungsdatum: 28.04.2022
Beiträge: 26
|
|
 |
jmd
Anmeldungsdatum: 28.10.2012
Beiträge: 577
|
 jmd Verfasst am: 03. Jun 2022 18:52 Titel: |
 |
|
|
Ja. Der Wert kommt hin
|
|
|
ÖSI1
Anmeldungsdatum: 28.04.2022
Beiträge: 26
|
| ÖSI1 Verfasst am: 03. Jun 2022 19:06 Titel: |
|
|
| jmd hat Folgendes geschrieben: | | Ja. Der Wert kommt hin |
Du meinst den Wert 0.195meter?

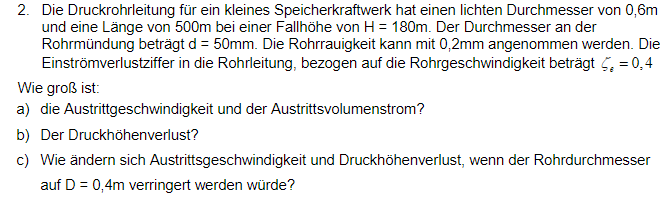

Und ist die errechnete Verlusthöhe dasselbe wie die in der Aufgabenstellung gefragte Druckhöhe?
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 03. Jun 2022 20:06 Titel: |
|
|
Dein Rechengang ist richtig.
Allerdings ist die mittlere Strömungsgeschwindigkeit anzusetzen. S. Gleichung v. Darcy-Weisbach.
Zuletzt bearbeitet von Mathefix am 03. Jun 2022 21:03, insgesamt einmal bearbeitet |
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 03. Jun 2022 20:39 Titel: |
|
|
| ÖSI1 hat Folgendes geschrieben: | | jmd hat Folgendes geschrieben: | | Ja. Der Wert kommt hin |
Du meinst den Wert 0.195meter?
Und ist die errechnete Verlusthöhe dasselbe wie die in der Aufgabenstellung gefragte Druckhöhe? |
In der Aufgabe ist der
Druckhöhenverlust gefragt.
|
|
|
ÖSI1
Anmeldungsdatum: 28.04.2022
Beiträge: 26
|
| ÖSI1 Verfasst am: 03. Jun 2022 22:19 Titel: |
|
|
[quote="Mathefix"] | ÖSI1 hat Folgendes geschrieben: | | jmd hat Folgendes geschrieben: | | Ja. Der Wert kommt hin |
Dein Rechengang ist richtig.
Allerdings ist die mittlere Strömungsgeschwindigkeit anzusetzen. S. Gleichung v. Darcy-Weisbach.
In der Aufgabe ist der
Druckhöhenverlust gefragt. |
Der druckhöhenverlust wäre also Delta p? *\varrho *(v^2/2))
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 04. Jun 2022 08:00 Titel: |
|
|
Maßgeblich ist die mittlere Strömungsgeschwindigkeit im betrachteten Querschnitt.
a=Querschnitt Düse
A=Querschnitt Rohrleitung
Q=Volumenstrom
Mittlere Geschwindigkeit:
Düse (Zeta)
v_a=(2*g*h)^1/2
Q=a*v_a
Rohrleitung (Lambda)
v_A=Q/A
Damit Reynolds-Zahl berechnen und Lambda aus Colebrook-Diagramm ermitteln.
|
|
|
jmd
Anmeldungsdatum: 28.10.2012
Beiträge: 577
|
| jmd Verfasst am: 04. Jun 2022 10:19 Titel: |
|
|
| ÖSI1 hat Folgendes geschrieben: | | jmd hat Folgendes geschrieben: | | Ja. Der Wert kommt hin |
Du meinst den Wert 0.195meter?
Und ist die errechnete Verlusthöhe dasselbe wie die in der Aufgabenstellung gefragte Druckhöhe? |
Ja. Beides
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 06. Jun 2022 10:57 Titel: |
|
|
... somit konnte ich die Verlusthöhe hr berechnen.
*(v^2/2g)+ZETA*(v^2/2g))
Diese Glchg. ist definitiv falsch, da die relevanten Geschwindigkeiten für die Rohrreibung und den Strömungswiderstand verschieden sind.
|
|
|
|
