 MMchen60 Verfasst am: 15. Dez 2021 08:31 Titel: Unimog mit Planierschaufel |
 |
|
Hallo liebe Forumsgemeinde,

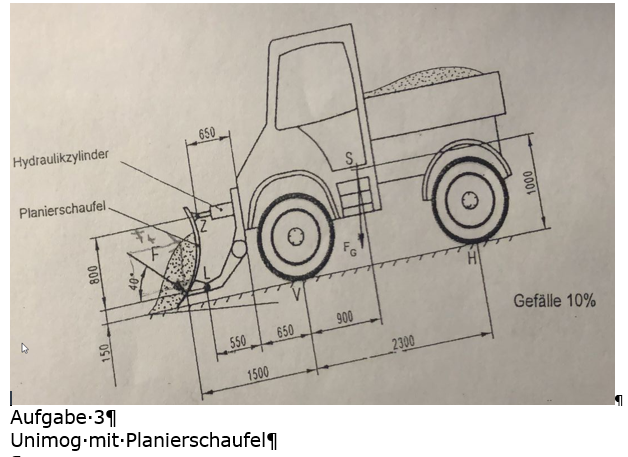

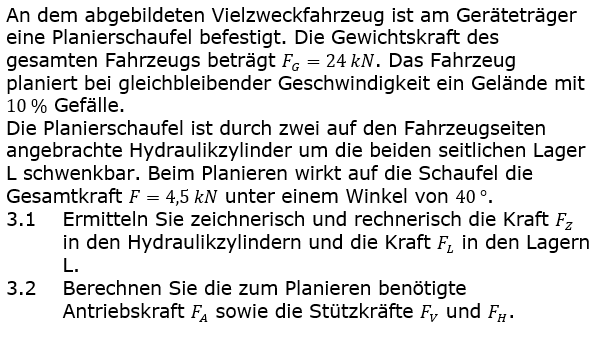

ich komme nochmal zurück auf einen zweiten Teil einer vor ein paar Tagen schon einmal geposteten Aufgabe, siehe Anhänge. Dieses Mal geht es um die Berechnung (nicht Zeichnung) von Aufgabenteil 3.2. Damit ich nicht alle Strecken umrechnen muss, habe ich den Unimog einfach unter 5,7 ° gekippt und dafür den Winkel mit 40 ° auf 45,7 ° erhöht. Situationsskizze anbei.

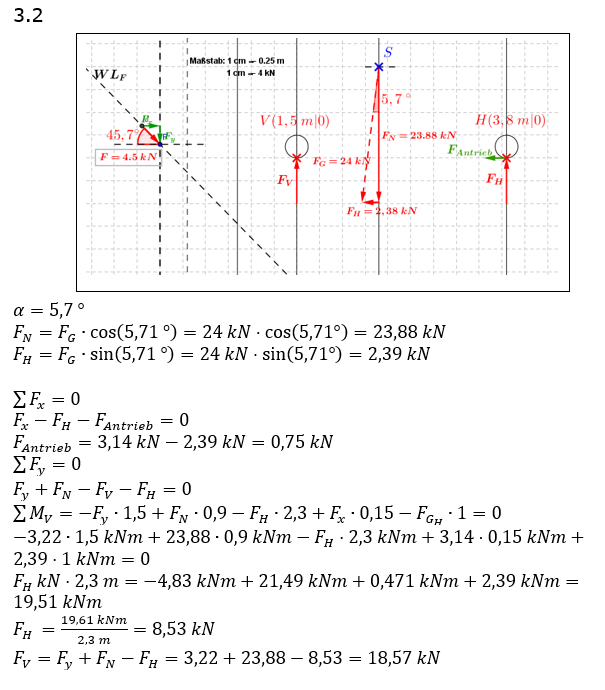

Nun habe ich das mit Hilfe von rocycy gezeichnet, auch Ergebnisse erhalten. Dann gerechnet wie folgt und andere Ergebnisse erhalten.
Könnte bitte mal jemand von euch über die Rechnung schauen, wo da eventuell etwas falsch ist? Wäre Super.
Danke für Antwort.
| Beschreibung: |
|
| Dateigröße: |
309 KB |
| Angeschaut: |
579 mal |
|
| Beschreibung: |
|
| Dateigröße: |
37.93 KB |
| Angeschaut: |
579 mal |
|
| Beschreibung: |
|
| Dateigröße: |
69.93 KB |
| Angeschaut: |
579 mal |
|
|
|
 |
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 16. Dez 2021 10:50 Titel: Re: Unimog mit Planierschaufel |
|
|
| MMchen60 hat Folgendes geschrieben: | Hallo liebe Forumsgemeinde,
Könnte bitte mal jemand von euch über die Rechnung schauen, wo da eventuell etwas falsch ist? Wäre Super.
. |
Der Winkel der Kraft "F" in Bezug auf den geneigten Boden beträgt 40°. Verschwenkst du das Bild aus Gründen der Vereinfachung in die Horizontale, musst du diesen Winkel mit verschwenken. Rechne also mit 40° u. nicht mit 45,7°.
|
|
|
MMchen60
Anmeldungsdatum: 31.01.2021
Beiträge: 207
Wohnort: Heilbronn
|
| MMchen60 Verfasst am: 21. Dez 2021 11:25 Titel: Re: Unimog mit Planierschaufel |
|
|
| roycy hat Folgendes geschrieben: |
... rechne also mit 40° u. nicht mit 45,7°. |

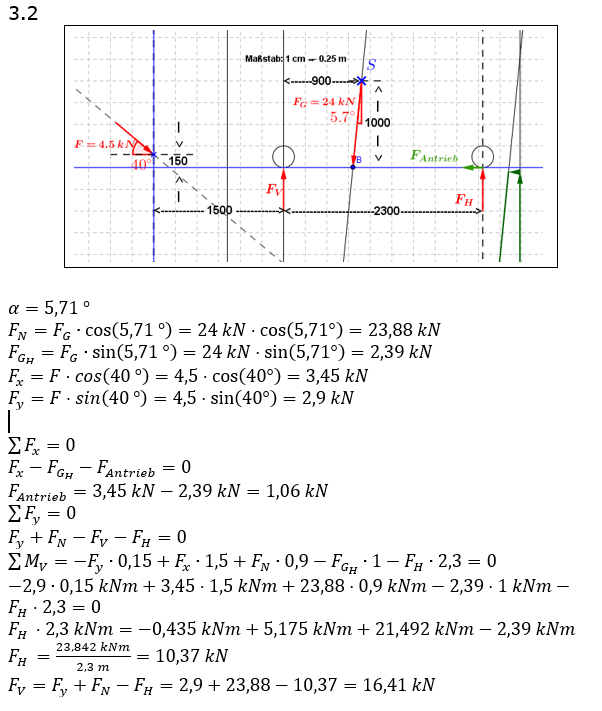

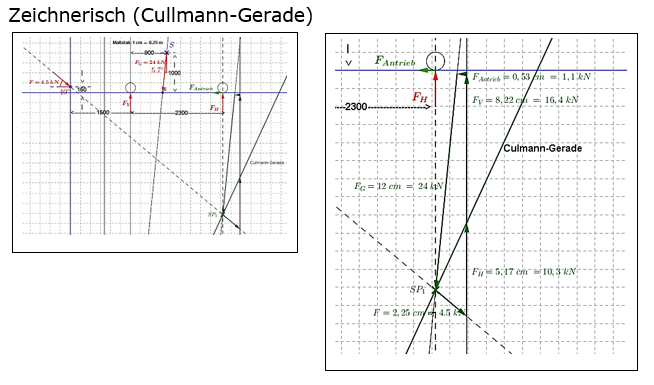

Mit viel Geduld hat roycy mich davon überzeugt, dass der Winkel 40 ° fix ist, auch wenn das Gefährt zur Vereinfachung der Rechnung in die Horizontale geschwenkt wird. Mit zusätzlich ein paar korrigierten Rechenfehlern stimmen nun rechnerische und zeichnerische Lösung überein, wie aus den Anhängen ersichtlich.
| Beschreibung: |
|
| Dateigröße: |
71.63 KB |
| Angeschaut: |
304 mal |
|
| Beschreibung: |
|
Download |
| Dateiname: |
physiker02.png |
| Dateigröße: |
91.43 KB |
| Heruntergeladen: |
69 mal |
|
|
|
|
|
