Sternschaltung - Leiterspannungen?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Elektroniker560
Gast
Beitrag Elektroniker560 Verfasst am: 06. Dez 2021 22:18    Titel: Sternschaltung - Leiterspannungen? Antworten mit Zitat
Meine Frage:
Hi, mal angenommen, man öffnet eine Stern-Konfiguration die mit 230 V Effektiv Strangspannung betrieben wird.

Dann müsste doch zwischen bspw. Leiter L1 und Leiter L2 ungefähr 400 Volt Effekt sein, oder? Und wenn man den Amplitude-Wert von 325 V mit Wurzel 3 multipliziert, kommen ca. 560 V raus. Könnte man da gefahrlos dran rumschrauben ohne Sorge zu bekommen, eine gewischt zu kriegen? Und würde man dann im besten Fall 400 V, um schlimmsten Fall 560 V abkriegen? Rein hypothetisch...


Meine Ideen:

Es geht vor allem um die Leiterspannungen zwischen den Leitern...
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3403
Beitrag ML Verfasst am: 06. Dez 2021 22:36    Titel: Re: Sternschaltung - Leiterspannungen? Antworten mit Zitat
Hallo,

Elektroniker560 hat Folgendes geschrieben:

Dann müsste doch zwischen bspw. Leiter L1 und Leiter L2 ungefähr 400 Volt Effekt sein, oder?

Ja.

Zitat:

Und wenn man den Amplitude-Wert von 325 V mit Wurzel 3 multipliziert, kommen ca. 560 V raus.

Ja, oder .

Zitat:

Könnte man da gefahrlos dran rumschrauben ohne Sorge zu bekommen, eine gewischt zu kriegen?

Nein. Strom macht klein, schwarz und hässlich. Das gilt auch hier.


Zitat:

Und würde man dann im besten Fall 400 V, um schlimmsten Fall 560 V abkriegen? Rein hypothetisch...

Die Spannung wechselt zwischen -560V und +560V zwischen den einzelnen Leitern. Im zeitlichen Verlauf ist sie auch manchmal gleich null. Das ist aber immer nur für einen sehr kurzen Moment, und in diesem Moment ist immer noch eine Spannung gegenüber der Erde da. Gefährlich ist die direkte Arbeit an den Spannungen in jedem Fall.

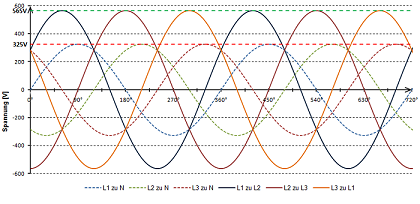

Du kannst Dir hier den zeitlichen Verlauf ja mal anschauen:
https://de.wikipedia.org/wiki/Dreiphasenwechselstrom#/media/Datei:Dreiphasendrehstrom_mit_Strangspannungen.PNG


Viele Grüße
Michael

 Beschreibung:
 Dateigröße:  51.42 KB
 Angeschaut:  423 mal

schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 09. Dez 2021 14:11    Titel: Re: Sternschaltung - Leiterspannungen? Antworten mit Zitat
Elektroniker560 hat Folgendes geschrieben:
Und wenn man den Amplitude-Wert von 325 V mit Wurzel 3 multipliziert, kommen ca. 560 V raus. Könnte man da gefahrlos dran rumschrauben ohne Sorge zu bekommen, eine gewischt zu kriegen? Und würde man dann im besten Fall 400 V, um schlimmsten Fall 560 V abkriegen? Rein hypothetisch...


Wenn du einmal mit dieser Spannung "eine gewischt bekommst" merkst du dir das ziemlich sicher für den Rest deines Lebens. Diese Spannungen sind lebensgefährlich und keine Spielerei! Ich kann auch nicht nchvollziehen, wie du das so verharmlosen kannst...
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 408
Beitrag masterpie Verfasst am: 09. Dez 2021 16:18    Titel: Re: Sternschaltung - Leiterspannungen? Antworten mit Zitat
schnudl hat Folgendes geschrieben:
Wenn du einmal mit dieser Spannung "eine gewischt bekommst" merkst du dir das ziemlich sicher für den Rest deines Lebens.


Wobei der Rest dann bereits auf Null sein kann. Mit "klein und schwarz" ist Leben nicht mehr möglich. Gilt für alles größer 48 Volt. Unappetitliche Bilder bitte selbst googeln.

Masterpie
_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
