Statikkräfte zeichnerisch ermitteln

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 207 Wohnort: Heilbronn

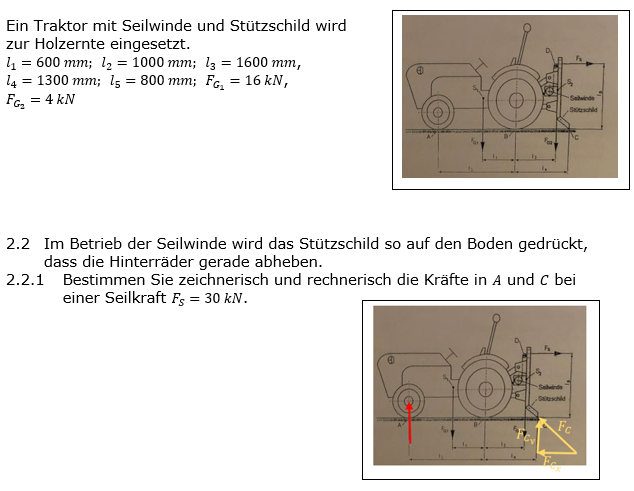

Liebe Forumsgemeinde, es geht um folgende Aufgabe im Anhang.
Bei der rechnerischen Kraftbestimmung habe ich da keine Probleme mehr.
Jetzt kommt aber die zeichnerische Lösung. Über den Schnittpunkt der Wirklinien geht es ja nicht, da ich zwei vertikale Kräfte habe, die sich nicht schneiden.
Mir schweben da jetzt zwei mögliche Verfahren vor, um deren Beurteilung ich euch bitte. (Es ist nicht notwendig, mir das Problem vorzuzeichnen, es sei denn, ich irre mich in beiden Verfahren.
Verfahren 1: Mit Hilfe des Schlusslinienverfahrens bestimme ich die vertikale Lagerkraft in A und C und habe ja die horizontale Kraft am Schild gegeben, sodass die Resultierende C-Kraft zeichnerisch ermittelt werden kann.
Verfahren 2: ich bestimme die Lage der Resultierenden der beiden Gewichtskräfte und verwende dann das Verfahren über den Schnittpunkt der Wirkkräfte. Allerdings muss ich dann nachfragen, wie man die Lage einer Resultierenden zeichnerisch ermittelt.
Vielen Dank für Antworten.
Meinolf

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 207 Wohnort: Heilbronn

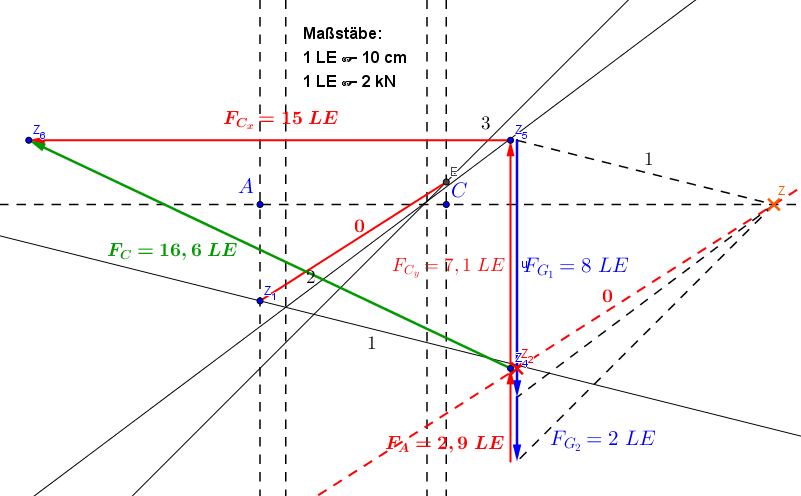

Ich habe es mal mit der 1. Methode nachvollzogen (siehe Grafik) und die ermittelten Werte stimmen mit den berechneten Werten überein.
Mich würde jetzt nur noch interessieren, ob es ein Grafikverfahren gibt, mithilfe dessen man die Lage der Resultierenden aus den beiden Gewichtskräften bestimmen kann.
