BH-Kurve aus Datenblatt

vogs · Anmeldungsdatum: 12.02.2016 Beiträge: 19

Hallo,
ich habe folgendes Datenblatt: isovac 330-35A. Es gibt eine Tablele (für 50 Hz) in welcher die Daten für die J/H Kurve angegeben sind. Die B/H Kurve kann ich ja einfach durch B=mu_0*H+J berechnen. Wenn ich jedoch daraus versuche die mu_r Kurve (welche geplottet und in tabellarischer Form angegeben ist) zu berechnen, dann komme ich nicht auf die Werte aus dem Datenblatt. Bei meiner Berechnung verwende ich einfach mu_r = B/(mu_0*H) da ich davon ausgehe, dass ich um den Messpunkt linear approximieren kann. Worin liegt mein Fehler? Und welche Daten nimmt man dann für eine Simulation? Die BH-Kurve oder die mu_r Kurve?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

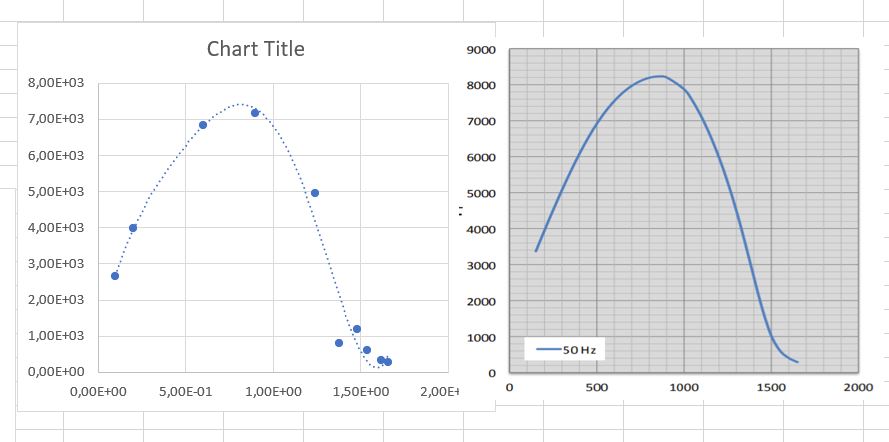

Wenn ich das nachrechne, sind meine Werte für µ um etwa 10% kleiner. Woher diese Abweichung kommt weiß ich auch nicht.

vogs · Anmeldungsdatum: 12.02.2016 Beiträge: 19

Wie kommst du wiederum auf diese Kurve? Wenn ich alle Datenpunkte aus dem Datenblatt nehme, dann habe ich 1. mehr Punkte und 2. noch eine etwas höhere Abweichung.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich habe diese Punkte aus der Kurve abgelesen und zwischen Tür und Angel hingeschätzt. Dass es unten eine Tabelle mit den Werten gibt, habe ich übersehen. Es führt aber zu keinem nennenswerten Unterschied. Ich sehe nun, dass auch das mu in der Tabelle nicht mit der üblichen Definition übereinstimmt. Geht es dir um diese 10% Abweichung? Oder wovon sprichst du?

Es könnte sein, dass bei der Bestimmung der Permeabilitätszahl irgendwie über verschiedene Richtungen gemittelt wird und nicht die allseits bekannte Formel benutzt wird: Die Permeabilität ist ja richtungsabhängig (ein Tensor) und die richtungsmäßige Mittelung über die Kurve H-B ergibt vermutlich nicht das selbe, wie die entsprechende Mittelung über mu. Das ist aber nur aus der Hüfte geschossen...

Du kannst ja den Hersteller kontaktieren, wenn dich das interessiert. Ich selbst habe dafür keine genaue Erkärung.
