Nachförderung über Rohrleitung

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111

Beitrag Naike Verfasst am: 15. Mai 2020 15:10    Titel: Nachförderung über Rohrleitung Antworten mit Zitat

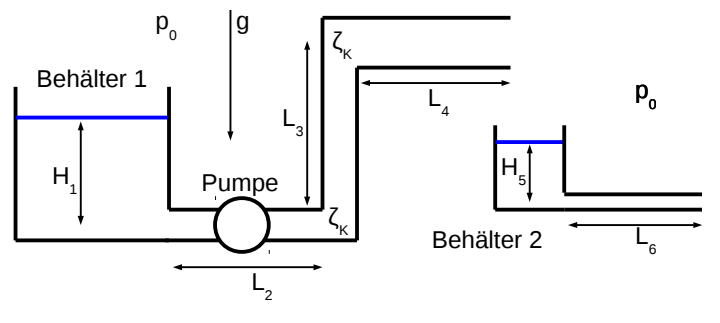

Aus einem kleinen Behälter 2 soll der Volumenstrom Q6 über eine Abflussleitung l6 abgeführt werden. Das Abflussrohr ist offen zur Umgebung. Damit der Ausströmvorgang stationär ist, soll dessen Fullstand h5 über eine Nachförderung aus dem Behälter 1 konstant gehalten werden. Die Nachförderung erfolgt mit Hilfe einer
Pumpe über eine abgewinkelte Zuleitung, aus der das Fluid im Freistrahl ausströmt. Die Rohrreibungszahlen (λ) und Verlustkoeffizienten (ζK) für die hier verbaute Art von Rohren und Krümmern wurde für verschiedene Bereiche der Reynolds-Zahl experimentell bestimmt. Nutzen Sie für alle Rechnungen die Angeben des
Herstellers (Siehe Tabelle 2). Ein- und Ausströmvorgänge sollen vereinfachend als verlustfrei angenommen werden. Alle Vorgänge sollen vereinfachend als inkompressible angenommen werden.

a) Schätzen Sie die Reynolds-Zahl Re6 im Rohrabschnitt 6 des Abflusses ab. Bestimmen Sie dazu die Ausflussgeschwindigkeit U6 zunächst unter Vernachlässigung aller Verluste.
b) Bestimmen Sie nun die Ausflussgeschwindigkeit U6 und den abgeführten Volumenstrom Q6 unter Berucksichtigung der Reibungsverluste im Abflussrohr. Nutzen Sie die zuvor in Teil a.) näherungsweise bestimmte Reynolds-Zahl zur Bestimmug von λ mit Hilfe der Tabelle 2.
c) Bestimmen Sie die Geschwindigkeiten (U4, U3, U2) und die Reynolds-Zahlen (Re4, Re3, Re2) in den einzelnen Abschnitten (L4, L3, L2) der Zuleitung. Nutzen Sie diese Ergebnisse zur Bestimmung der jeweiligen Rohrreibungszahlen (λ4, λ3, λ2) mit Hilfe der Tabelle 2.
d) Berechnen Sie die gesamte Druckdifferenz (∆pVerl.), die in der Zuleitung auf Grund von Verlusten auftritt.
e) Berechnen Sie die für die Nachförderung nötige Leistung der Pumpe unter Vernachlässigung aller Verluste in der Zuleitung. Diskutieren Sie in knappen Worten, ob es in diesem Fall sinnvoll ist, die Druckdifferenzen auf Grund von Verlusten (Ergebnis aus Teil d) in der Zuleitung für die Auslegung der Pumpe zu berücksichtigen.

f) Zeigen Sie mit Hilfe der größten im System auftretenden Mach-Zahl (M a), dass es gerechtfertigt war, die stationären Strömungsvorgänge im System von vornherein als inkompressible zu betrachten. Tipp zum Rechnen ohne Taschenrechner: Häufig fuhrt eine Erweiterung wie z.B. 1 = 32/32 = 4/4 zu einer starken Vereinfachung der auftretenden Brüche. Berechnete Druckwerte können auf ganze Pa gerundet werden.

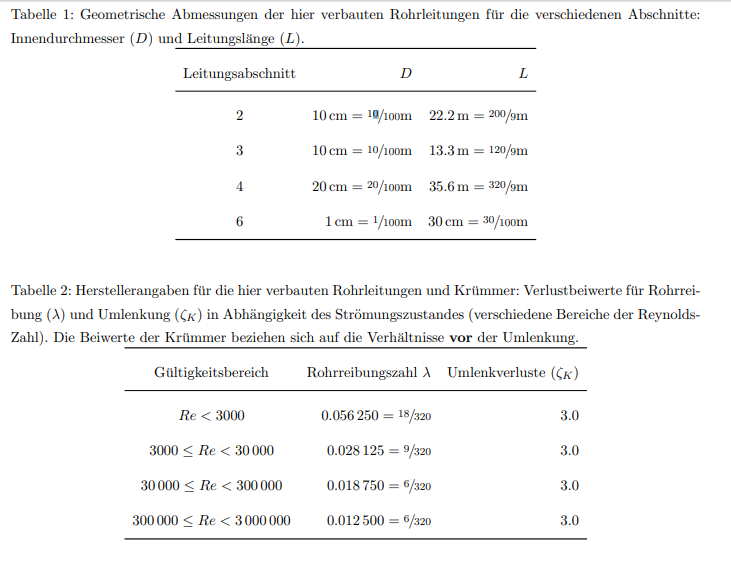

Gegeben: Konstanten: Erdbeschleunigung g = 10 m s^2, Kreiszahl π = 3. Fluideigenschaften: Dichte ρ =1000 kg m^-3, Viskosität η = 10^-3 Pa s, Schallgeschwindigkeit c = 1600 m s^−1. Fullstände: H1 = 3.3 m = 30/9m,
H5 = 1.25 m = 5/4m. Geometrische Abmessungen (Tabelle 1) und Strömungseigenschaften (Tabelle 2) der verbauten Rohrleitungselemente.

Kann mir bitte jemand sagen welche Formel ich für die jeweiligen Aufgaben brauche?



 Beschreibung:

Download
 Dateiname:  Unbenannt.PNG
 Dateigröße:  75.27 KB
 Heruntergeladen:  188 mal


 Beschreibung:

Download
 Dateiname:  Unbenannt.PNG
 Dateigröße:  17.99 KB
 Heruntergeladen:  168 mal

Mathefix



Anmeldungsdatum: 05.08.2015
Beiträge: 5874
Wohnort: jwd

Beitrag Mathefix Verfasst am: 15. Mai 2020 18:08    Titel: Antworten mit Zitat

Keine eigenen Gedanken?

zu a)





Wasser (20 Grad C)


Kommst Du damit weiter?
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111

Beitrag Naike Verfasst am: 15. Mai 2020 23:29    Titel: Antworten mit Zitat

Hallo,
ich habe U6 = 5 m/s und Re6 = 50

ich rechne jetzt weiter und teile meine Ergebnisse, bitte bleiben sie immer bei mir bis ich alles berechnet habe...

Gruß
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111

Beitrag Naike Verfasst am: 16. Mai 2020 16:06    Titel: Antworten mit Zitat

Mathefix hat Folgendes geschrieben:
Keine eigenen Gedanken?

zu a)





Wasser (20 Grad C)


Kommst Du damit weiter?

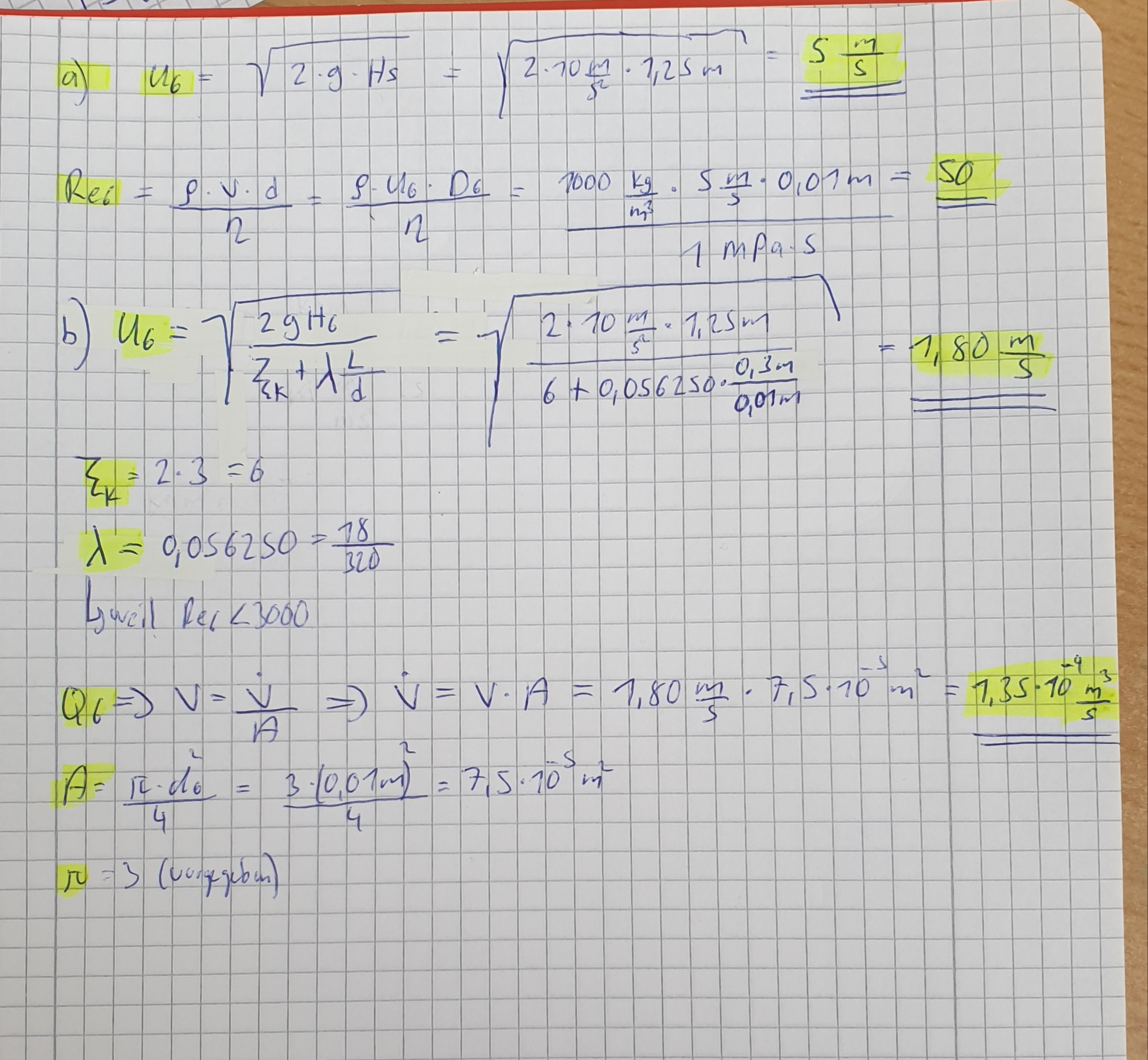

Hallo Mathefix,
