Elektrotechnik Verfasst am: 17. Jun 2018 13:05 Titel: Spannungsanalyse bei Operationsverstärkerschaltung |
|
|
Hallo Leute.

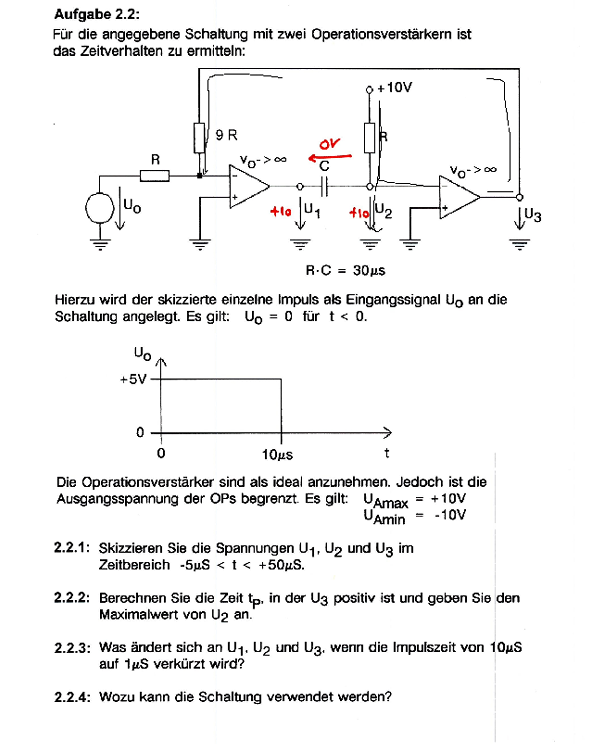

Ich soll bei der Aufgabe eine Spannungsanalyse machen für die Schaltung mit zwei Operationsverstärkern. Mir sind die Spannungen vor der Zeit t<0 klar. Aber was danach passiert, kann ich beim besten Willen nicht nachvollziehen und könnte die Skizzen auch selber nicht anfertigen. Wäre lieb, falls jemand die Skizzen anhand der Schaltungen erklären könnte.
Ich danke euch im Voraus.
Beschreibung: |
|
Dateigröße: |
140.81 KB |
Angeschaut: |
874 mal |
|
Beschreibung: |
|
Download |
Dateiname: |
Lösung.PNG |
Dateigröße: |
125.8 KB |
Heruntergeladen: |
166 mal |
|
|
|
Yokoldf Gast
|
Yokoldf Verfasst am: 19. Jun 2018 08:55 Titel: |
|
|
Hey, sag mal hast du vielleicht eine ,,allgemeine herangehensweise" wie man die Übertragungsfunktionen von Operationsvertärkerschaltungen aufstellt? In einem anderen Thread hatte ich gelesen, das man die Maschengleichungen vom Eingang und Ausgang aufstellt und diese mit der gemeinsamen Knotengleichung (Die Knotengleichung koppelt Ausgang und Eingang) koppelt.
Was ist denn deine Herangehensweise dazu und was sagst du zu dem hier genannten ?
|
|
|
Elektrotechnik
Anmeldungsdatum: 08.06.2016 Beiträge: 90
|
Elektrotechnik Verfasst am: 20. Jun 2018 15:05 Titel: |
|
|
Hallo Yokoldf. Ich weiß um ehrlich zu sein nicht, ob das Aussagen oder Fragen sein sollen.
Auf jeden Fall, habe ich es natürlich versuch über die Herangehensweise mit Up und Un auf die Spannungen zu kommen, jedoch macht da die Herangehensweise wenig Sinn (glaube ich zumindest), da die Schaltung "kippen" soll. Das heißt, da wo 10V waren, werden nach dem Kippvorgang -10V. Ich verstehe, jedoch nicht ganz wie das bezogen auf die Schaltung alles funktioniert.
|
|
|
|
|
