Gesamtwiderstand einer speziellen Schaltung

NMonia · Gast

Meine Frage:

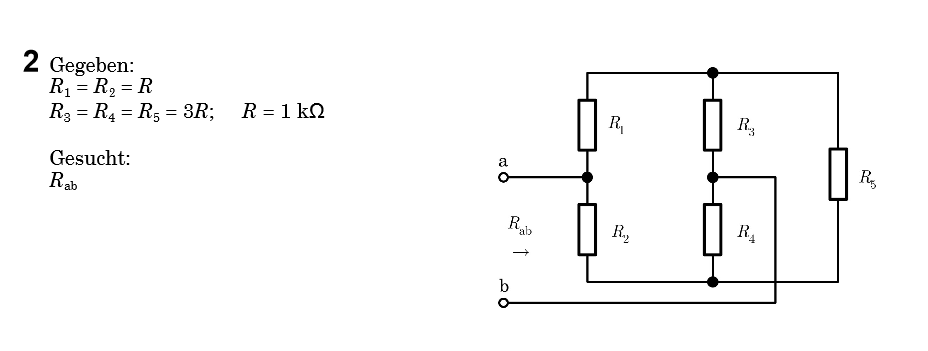

Hallo. Ich habe folgende Schaltung gegeben, bei der ich den gesamtwiderstand berechnen muss.

Vielen Dank für eure Hilfe.

Meine Ideen:
Aufrung der speziellen Symmetrie der Widerstände fließt durch R5 kein Strom. Also ist R1 + R3 Parallel zu R2 + R4. Der Gesamtwiderstand ist daher 2 Ohm ??

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Zum Glück sind die Widerstände bzw. ihre Verhältnisse so gewählt, sonst hätte es schwierig werden können.
Zunächst habe ich die Schaltung einfach nur umgezeichnet. Vielleicht erkennst du jetzt schon etwas?

Wenn nicht:
Denke dir zunächst R5 weg (keine Verbindung zwischen X und Y).
In welchem Verhältnis stehen die Widerstände R1 und R3 bzw. R2 und R4?
Wenn du an a und b eine Spannung anlegen würdest, welche Spannung läge dann an X bzw. Y und zwischen X und Y? Welcher Strom würde dann bei einer Verbindung zwischen X und Y fließen? Was kannst du deshalb über die Auswirkung einer Verbindung, speziell auch durch R5, sagen?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

PhyMaLehrer hat natürlich recht...
