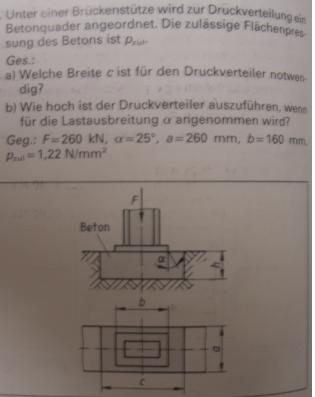

Brückenstütze

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallo

c habe ich berechnet und komme auf ca. 820mm

Aber, wenn nun der Fuß der Stütze mit F drückt und der Fuß die Fläche b*x hat, was laut Skizze nicht gegeben ist, dann kann ich ja nicht sagen, dass dann die Fläche des Betonfundaments genau gleich ist und c*a definiert ist.

Oder ist das berechnete Maß c für die Breite am Betonfundamentgrund in der Tiefe h gedacht grübelnd

Denn dort in der Tiefe h ist ja F = 0, oder?

wie komme ich außerdem auf die Höhe?

Packo · Gast

lena,
ich glaube, du missverstehst da etwas.
Die Kraft F soll vom Betonsockel ins Erdreich übertragen werden. Die Kraft ist also in der Tiefe h nicht gleich null sondern bleibt konstant = F. Der Druck zwischen Beton und Erdreich soll 1,22 N/mm² sein.

Der Betonsockel kann die Kraft jedoch nur innerhalb des Winkels von 25° übertragen. Seine Tiefe h muss also genügend sein, damit die Kraft auch auf die Breite c übertragen wird.

In der anderen Richtung (Maß a) brauchst du dir keine Sorge zu machen. Obwohl die Abmessung der Fußplatte nicht angegeben ist, sieht man aber, dass der Betonsockel in dieser Richtung nicht so viel breiter als die Fußplatte ist, die tote Zone also nicht bis zur gesamten Betontiefe reichen kann.
Siehe auch meine Skizze:
imageshack.us/photo/my-images/832/fundamente.png

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Mensch ich hatte

anstatt

danke vielmals Packo smile
