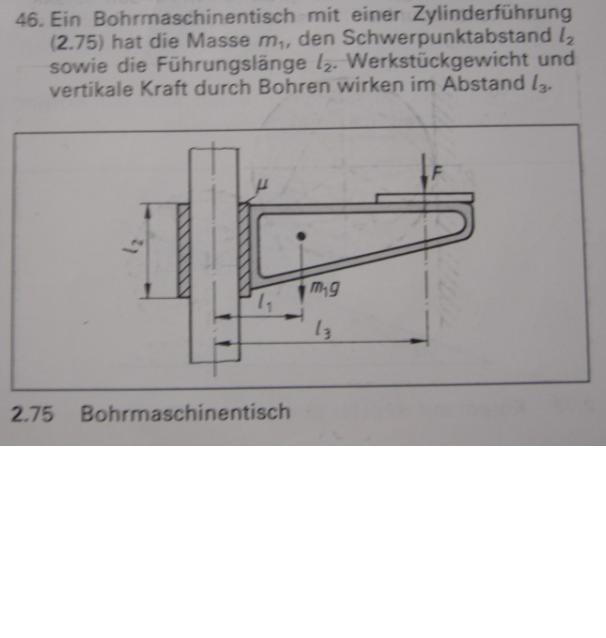

Bohrmaschinentisch

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

ich brauch doch noch einen durchmesser von diesem Teil. Sonst weiß ich wirklich nicht wie ich da vorgehen soll zumal die Kräfte ja nicht mittig angreifen.....

Packo · Gast

Interessant! Ist auch was gefragt?

(l2 Druckfehler?)

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

1. Summe über alle Kräfte=0
2. Summe über alle Drehmomente=0
Drehmoment: Kraft x Stecke zum Drehpunkt

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

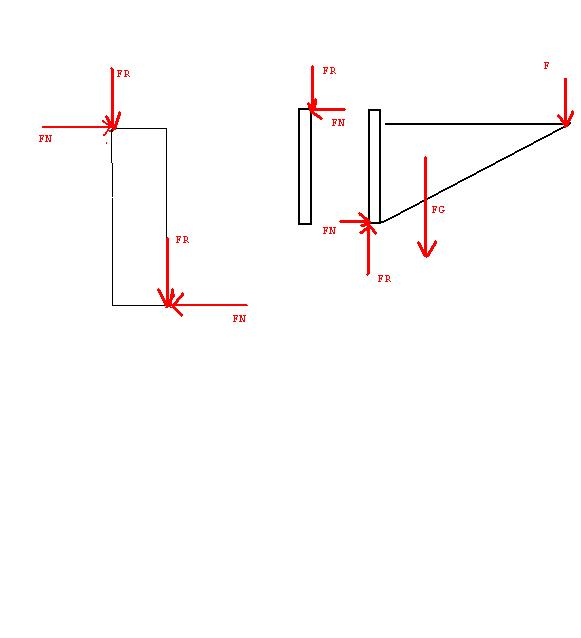

ist ja schön und gut, aber dort wo ich meinen Drehpkt. habe, nämlich dort wo FN und FR ist, brauch ich doch den Radius von dieser STange oder nicht??..

Soll ich den Abstand schätzen?
Wird ja wohl einen unterschied machen, ob da ein Durchmesser 100mm Stange ist oder 1000...? oder nicht?

verstehe es nicht..

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3263

den durchmesser brauchst du nicht.

Was wird deiner Meinung nach passieren wenn die Reibung nicht ausreicht?

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

rutscht natürlich gerade nach unten, was bringt mir das für die Momentengleichung?

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3263

aha es rutscht nach unten.

und wieso trägst dann die Reibkräfte nicht richtig ein.

Glaubst du das die Reibkraft hilft es nach unten zu drücken
?

wie groß sind deiner Meinung nach die Reibkräfte?

etwa gleich groß?

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3263

auf der Säule hast du sie komischerweise richtig eingetragen.

dann hätte ich gerne das du für den durchmesser eine Variable d einsetzt und die Summe der Kraftmomente der Reibkräfte bezüglich der Mittellinie ausrechnest.

Was sagt dir das?=

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Stange:

Tisch:

Summe Fy=0

das * die sicherheit

aber, dann kann doch die Gleichung von der STange doch nicht stimmen?? l_2 wäre demnach doch von D abhängig..., das verstehe ich nicht..

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3263

es hat auch keiner gesagt das die Stange kein Drehmoment aufnimmt bzw mit deinen eingezeichneten Größen im Gleichgewicht sein soll.

die Stange hängt ja nicht in der Luft sondern ist irgendwo gelagert, die Lagerungs kräfte hast du ja nicht eingezeichnet. es ist auch egal. Es geht hier ja nicht um die Stange sondern den Bohrmaschinentisch.

Wenn nur deine Kräfte auf die Stange wirken würde würde sie sich drehen Gottseidank ist sie irgendwo befestigt.

Ich wollte eigentlich oben darauf hinweisen, das es eine Ersatzkraft für die Reibkräfte gibt nämlich in der Mittellinie.

denn FR*d/2-FR*d/2=0 daher resultierende 2FR in der Mittellinie, denn du könntest diese beiden Kräfte genau entgegengesetzt mit dieser ins Gleichgewicht setzen.

oder auf irgendeinen Bezugspunkt x zur Mittellinie.

FR*(d/2+x)+FR (x-d/2)= 2FR*x.
