lena18Verfasst am: 15. Mai 2011 05:51 Titel: Doppelbackenbremse
edit: bin grade auf die Lösung gekommen....

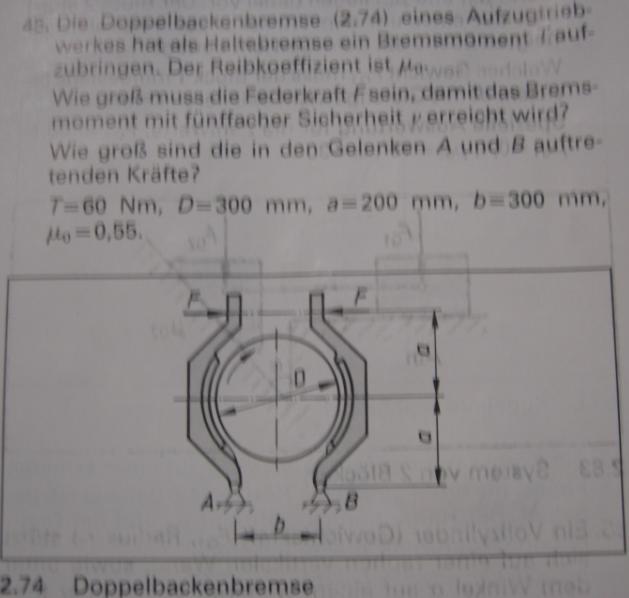

ich weiß nicht ob da nun wieder was fehlt. Scheint so als würde mir der Abstand FR zu Lager A fehlt für die Momentengleichung
b und der Durchmesser sind gleich, aber in der zeichnung nicht....
für FR bekomme ich
M = FR * R
FR = M/R = 60Nm/0,15m = 400N
FR = FN * mu
FN = FR/mu = 400N/0,55 = 727,27N
FN/2 weil 2 Backen = 363,635N

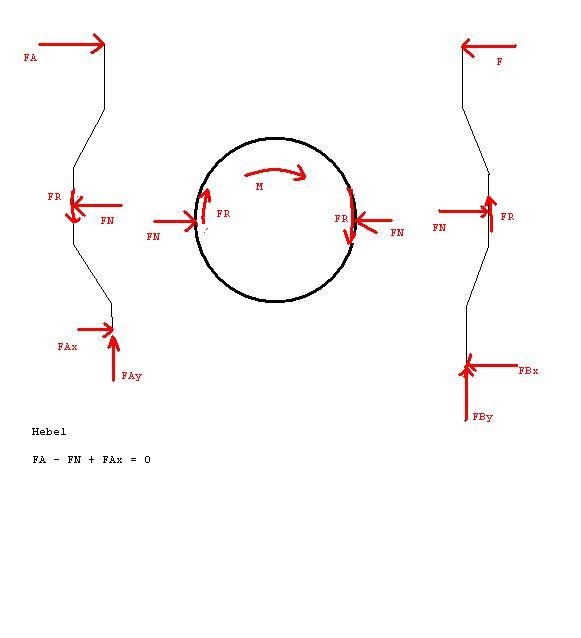

über den Hebel gelange ich zu einer Kraft
Momentengleichung:
F*2a - FN*a = 0
FN/2 = F
F mit 5-facher Sicherheit
5* FN/2 = F = 909N
Beschreibung:
Dateigröße:
19.63 KB
Angeschaut:
2206 mal
Beschreibung:
Dateigröße:
30.16 KB
Angeschaut:
2184 mal
Packo Gast
PackoVerfasst am: 15. Mai 2011 07:07 Titel:
Deine Reibungskräfte weisen in die falsche Richtung!
