 Laf Verfasst am: 09. Sep 2010 10:25 Titel: Sind diese Widerstände Parallel? |
 |
|
Hallo zusammen,

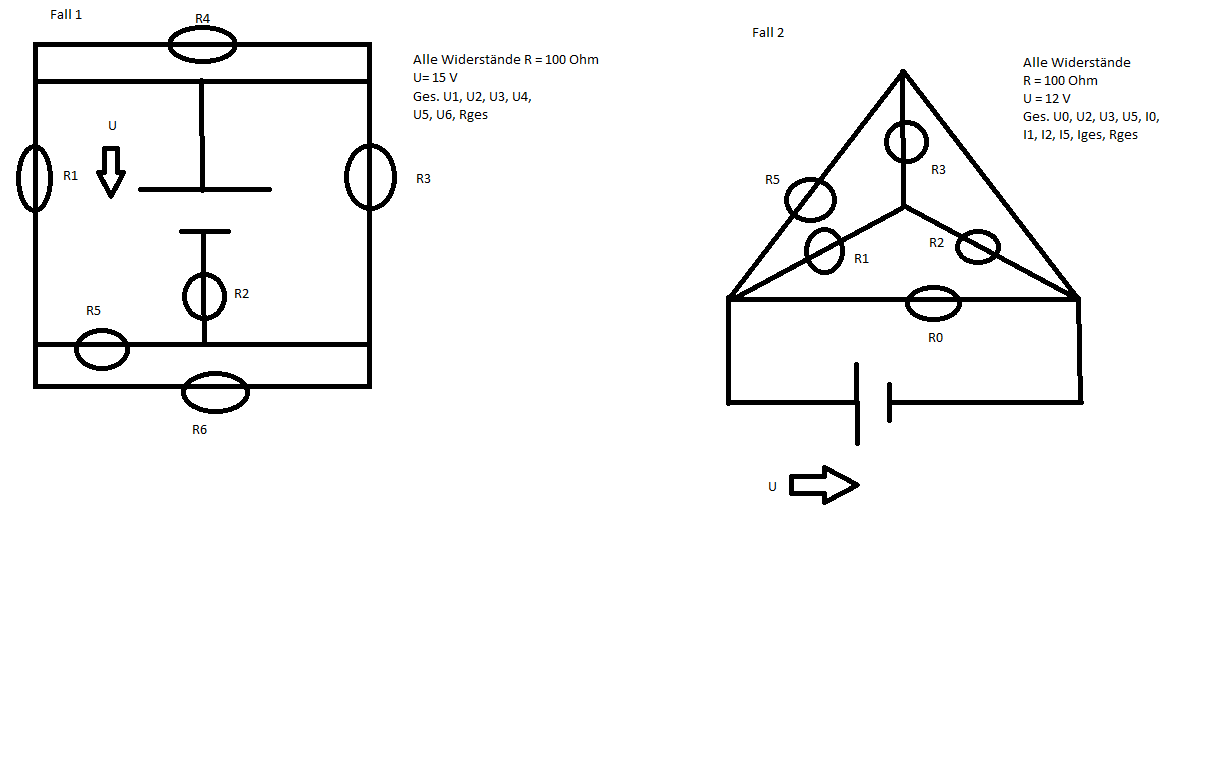

ich hätte mal eine Frage und zwar, welche der Widerstände in diesen beiden Fällen parallel sind.
 http://www.bilder-hochladen.net/files/thumbs/g3n6-1.png
Meine Vermutungen:
Fall 1:
R3,R5,R6 Parallel
R4 fällt weg
Fall2:
R0,R2,R3,R5 Parallel
Meine Frage ist, ob das richtig ist.
Hier schon einmal ein paar Ergebnisse:
Fall1:
U2=6V
U3=2V
U5=2V
U6=2V
U1 müsste 3 V sein(da U = 15 V), kommt bei mir aber auf 4 V,
da Reststrom vor R1 0.04A ist --> U1 = 0.04A * 100 Ohm
Danke im voraus
| Beschreibung: |
|
Download |
| Dateiname: |
E-Technik.png |
| Dateigröße: |
31.22 KB |
| Heruntergeladen: |
789 mal |
|
|
 |
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 09. Sep 2010 10:51 Titel: |
|
|
Das Kennzeichen einer Parallelschaltung ist, dass an allen parallel geschalteten Elementen dieselbe Spannung anliegt. Insofern kann keine Deiner Vermutungen stimmen.
Warum willst Du eigentlich wissen, welche Widerstände parallel liegen? Das ist doch gar nicht die originale Aufgabenstellung. Wäre es nicht vielleicht auch interessant zu wissen, welche Widerstände und Widerstandskombinationen in Reihe liegen?
|
|
|
Laf
Anmeldungsdatum: 05.09.2010
Beiträge: 10
Wohnort: NRW
|
| Laf Verfasst am: 09. Sep 2010 11:09 Titel: |
|
|
Also ich bin nun davon ausgegangen das alles was nicht parallel ist, in Reihe liegt.
Ich würde gerne wissen, ob es parallel ist, um die jeweiligen Spannungen auszurechnen, aber wie ich mir jetzt schon denken kann, ist dies auch ohne dieses Wissen möglich, sonst würdest du es ja nicht anmerken oder liege ich falsch?
Aber woher weiss ich denn, ob an den geschalteten Elementen dieselbe Spannung vorliegt?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 09. Sep 2010 11:48 Titel: |
|
|
| Laf hat Folgendes geschrieben: | | Aber woher weiss ich denn, ob an den geschalteten Elementen dieselbe Spannung vorliegt? |
Ein Element hat immer zwei "Klemmen". Zwei parallele Elemente sind an jeweils einer Klemme widerstandslos miteinander verbunden. Dass dabei an beiden Elementen dieselbe Spannung liegt, kann leicht per Maschensatz bewiesen werden.
Aber zur Netzwerkberechnung reicht nicht, nur herauszufinden, welche Elemente parallel und welche in Reihe liegen (das Kennzeichen einer Reihenschaltung ist, dass alle Elemente vom selben Strom durchflossen werden), sondern es kommt natürlich auch darauf an, wie die einzelnen Widerstandskombinationen miteinander verschaltet sind, z.B. mit welchem Widerstand oder welcher Widerstandskombination eine Parallelschaltung in Reihe liegt, oder zu welcher Widerstandskombination eine Reihenschaltung parallel liegt.
Wenn Du die gegebenen Schaltbilder ein bisschen umzeichnest, damit sie für Dich übersichtlicher werden, siehst Du, dass in Schaltung 1 der Widerstand R1 in Reihe zur Parallelschaltung aus R5 und R6 liegt. Zu dieser Reihenschaltung liegt R3 parallel, und zu allem zusammen dann noch R2 in Reihe.
|
|
|
Laf
Anmeldungsdatum: 05.09.2010
Beiträge: 10
Wohnort: NRW
|
| Laf Verfasst am: 09. Sep 2010 14:04 Titel: |
|
|
Jop danke für die Hilfe hast mir sehr geholfen.
Bei Fall 2 wären dann:
R1 in Reihe zur Parallelschaltung aus R2 R3
Das wiederum ist parallel zu R5 und R0.
Ich glaube jetzt stimmt es, weil von den Ergebnissen passt alles bzw. es geht auf.
Mal ein paar Ergebnisse:
Fall 2:
R0 = 12V
R5 = 12V
R2,3,1 = 12 V
Sollte auch so sein, da alle parallel sind.
Letzte Frage:
Wie sieht die korrekte Schreibweise aus, wenn es parallel ist?
Ich hatte noch so etwas im Hinterkopf von diesem Strich "|".
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 09. Sep 2010 15:45 Titel: |
|
|
| Laf hat Folgendes geschrieben: | Bei Fall 2 wären dann:
R1 in Reihe zur Parallelschaltung aus R2 R3
Das wiederum ist parallel zu R5 und R0. |
Stimmt! Die Ergebnisse stimmen jedoch nicht.
| Laf hat Folgendes geschrieben: | Fall 2:
R0 = 12V
R5 = 12V
R2,3,1 = 12 V
Sollte auch so sein, da alle parallel sind. |
Kommentar:
1. Spannungen werden mit U und nicht mit R bezeichnet. R ist das Symbol für einen Widerstand. Ich nehme jetzt mal an, dass Du auch U meintest. Dann sind U0 und U5 richtig, aber
2. U2,3,1 ist falsch. Du hattest doch selber schon festgestellt, dass R1 in Reihe zu R2,3 liegt. Über dieser Reihenschaltung liegt die Spannung von 12V. Sie teilt sich auf die einzelnen in Reihe liegenden Widerstände auf (Spannungsteilerregel). Deine Aussage, die Widerstände seien alle parallel, kann also nicht stimmen.
| Laf hat Folgendes geschrieben: | Wie sieht die korrekte Schreibweise aus, wenn es parallel ist?
Ich hatte noch so etwas im Hinterkopf von diesem Strich "|". |
R1 parallel zu R2 kann man abgekürzt R1||R2 schreiben. Mit korrekter Schreibweise hat das nicht viel zu tun. Es verschafft einem nur einen schnelleren Überbkick und hilft beim Kopfrechnen (nur bei einfachen Werten). Korrekt und zum Rechnen mit "komplizierteren" Widerstandswerten schreibt man so, dass man dann auch die gegebenen Werte direkt einsetzen und berechnen kann:
R1||R2 = R1*R2/(R1+R2)
|
|
|
Laf
Anmeldungsdatum: 05.09.2010
Beiträge: 10
Wohnort: NRW
|
| Laf Verfasst am: 09. Sep 2010 17:09 Titel: |
|
|
Jop mein Fehler habe mich falsch ausgedrückt.
U1=8 V
U2=4 V
U3=4 V
Ich wollte nur darauf hinaus, das R0, der Teil in der Mitte(R2 parallel zu R3 in Reihe zu R1) und R5 parallel sind.
Diese Spannungen müssten dann alle gleich sein und das versuchte ich damit zu sagen.
Aber danke das du mich darauf aufmerksam gemacht hast in der Klausur kommt sowas nicht gut.
Ich denke so ist es richtig, oder stehe ich gerade aufm Schlauch?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 09. Sep 2010 18:32 Titel: |
|
|
|
Alles richtig!
|
|
|
Laf
Anmeldungsdatum: 05.09.2010
Beiträge: 10
Wohnort: NRW
|
| Laf Verfasst am: 09. Sep 2010 19:28 Titel: |
|
|
|
Super! Danke!
|
|
|
|
