Elektro-magnetisches Schreibbrett - Funktion ?

mowmow · Anmeldungsdatum: 06.07.2010 Beiträge: 2

Moin,

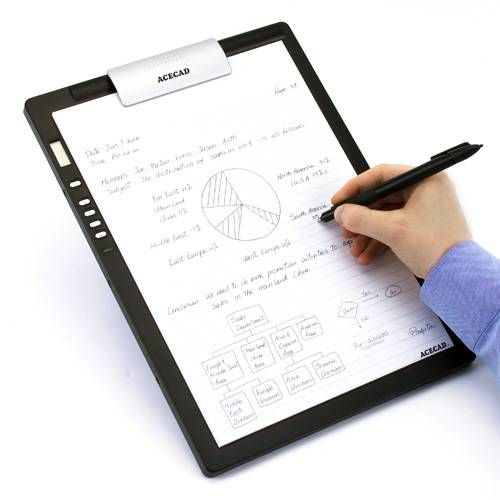

bin immer noch dabei meine Abschlussarbeit zu finalisieren und habe bezüglich eines ACECAD Digitalstiftes und Schreibbretts. Meine Frage bezieht sich auf die grundsätzliche Funktionsweise eines elektro magnetischen Touch-Pads. Vorgangsweise in meinem Fall: mit einem Digitalstift sollen handschriftliche Notizen auf den PC übertragen werden. In das Schreibbrett (s. Foto) wird ein (leeres) Blatt Papier eingespannt, das Schreibtablett eingeschaltet und mit Hilfe eines Drucksensors innerhalb des stiftes. werden Zeichnungen und Notizen 1 zu 1 in den Speicher des Schreibbretts übertragen.

Da ich bezüglich dieses Produktes überhaupt keine Quellen finden kann , geht mir nun darum den Grundsatz einer solchen Funktion deutlich zu machen.

Könnte man das evtl so beschreiben: Der im Digitalstift befindliche Sensor wird bei Druck aktiviert. Beim Schreiben auf dem Schreibtablett kann dann nur Impulse ausgehend vom Stift der genaus Ort der Notiz gespeichert werden.(?) Das ist nich sehr allgemein und ich hätte dazu gerne genauerphysikalische Erklärungen.

Jmd eine Idee? Danke im Voraus Hammer

mowmow · Anmeldungsdatum: 06.07.2010 Beiträge: 2

Vllt falls es nicht ganz klar geworden ist:

es handelt sich hierbei um einen elektro-megnetischen Digitalisierer

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Eine häufig verwendete Methode, mowmow, besteht aus
1. einer Empfangsspule im Stift und einen Drucksensor
2. eine geduckte Platine, die oben waagrecht und unten senkrecht verlaufende Leiterbahnen im Abstand von ca 0,2mm hat.
3. Die Elektronik sorgt nun für eine Durchströmung der Leiterbahnen im Graycode (nacheinander), die Phase der Spule liefert dann binär (im Graycode) die Position des Stifts und speichert sie, solange der Drucksensor anspricht.
