bandchefVerfasst am: 05. Mai 2010 19:33 Titel: Durchschlagfeldstärke
Hi Leute!
Ich hab wieder eine Aufgabe mit der ich nur zum Teil (wenigstens...- :-)) zu Recht komme.

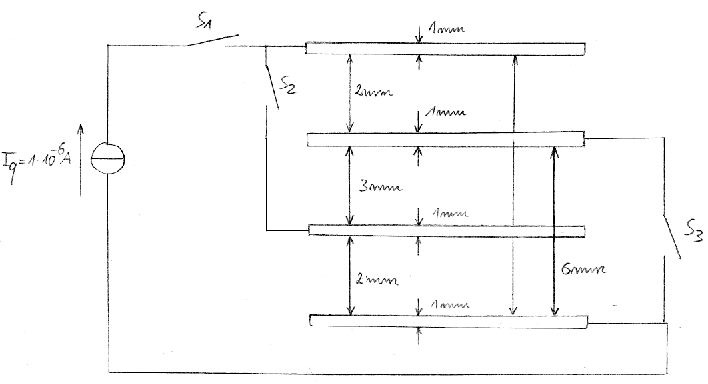

Unten das Bild des Aufbaus.
Fall a)
S1 geschlossen, S2 und S3 offen
- Berechnen sie Cges. => Cges=12,57pF
Das hab ich schon rausbekommen und stimmt auch mit der Musterlösung überein.
- Nach welcher Zeit muss S1 geöffnet werden, dass an keiner Stelle die Durchschlagfeldstärke ED=5kV/m überschritten wird?
Da hakt's jetzt wieder aus. Ich kenn allerdings ein paar Formeln wie z.B.:
;
Diese Teilaufgabe hat ja was mit Zeit zu tun. Deswegen die Definition des Stroms über die Ladung. Was ich mir auch noch vorstellen könnte, ist, dass man evtl. irgendwie über die Zeit integrieren bzw. nach der Zeit ableiten muss. Ich weiß es aber nicht!
Ich hab jetzt selbst das (wahrscheinlich) richtige Ergebnis gefunden. t=0,00043995s.
In meiner Musterlöung stehen aber 440ms. (Milli!) Mein Ergebnis stimmt bis auf wenige Zehnerpotenzen und der Rundung mit dem Musterergebnis überein. Ich hab in meiner Rechnung schon alle eingesetzten Werte überprüft und die stimmen soweit. Könntet ihr vielleicht kurz nachrechnen?
Nein! Nicht solange Deine Berechnung der Kapazität wegen fehlender Angaben nicht nachvollziehbar ist. Aber selbst wenn die Kapazität richtig ist (was nach Musterlösung ja zu sein scheint), lässt sich mit der von Dir angegebenen Durchschlagfeldstärke das Ergebnis nicht errechnen. Vielleicht überprüfst Du erst nochmal Deine Angaben, bevor Du alle hier in die Irre führst.
Übrigens: Kannst Du Dir unter "Durchschlagfeldstärke" was vorstellen und hast Du eine ungefähre Vorstellung von ihrer Größenordnung in Luft? Was bedeutet "D" in Deiner Formel für die Zeit? Woher kommt überhaupt die Formel?
