bandchef Verfasst am: 22. März 2010 16:58 Titel: Quellenleistungen? |
|
|
Hi!

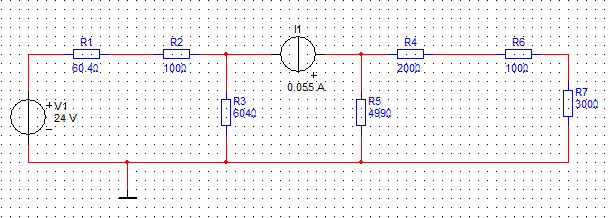

Unten wieder ein Netzwerk.
Ich soll die Leistung der Spannungsquelle sowie der Stromquelle berechnen. Ich hab den Maschenstrom der ersten Masche sowie der zweiten Masche gegeben. I1=0,075A, I2=0,025A
Ich hätte gedacht, ich muss nur den Maschenstrom 1 mit der Spannung der Quelle multiplizieren um auf die Leistung zu kommen. P=U*I. Dem war aber nicht so.
Das Ergebnis laut Lösung: PUq=0.165W (Quelle); PIq=1,8W (Quelle)
Edit: Sorry Sorry Sorry! Ich hab mich in den Lösungen verschaut...! Meine Berechnungen stimmen.
Edit 2: Nochmal zu der Frage ob nun diese Quellen als Quellen oder Verbraucher arbeiten... Wenn bei einer Spannungsquelle eine positive Spannung mit einem Spannungszählpfeil von oben nach unten gekennzeichnet wird und der Strom den diese Quelle liefert mit einem Stromzählpfeil von unten nach oben gekennzeichnet wird, spricht man von einer Quelle, nicht wahr?
Beschreibung: |
|
Dateigröße: |
57.82 KB |
Angeschaut: |
2464 mal |
|
|
|
|
bandchef
Anmeldungsdatum: 04.12.2008 Beiträge: 839
|
bandchef Verfasst am: 22. März 2010 17:12 Titel: |
|
|
Neue Frage zu diesem Netzwerk:
Ich soll jetzt berechnen auf welchen Strom man die Stromquelle einstellen muss, damit R3 strom los wird.
Ich hab mir jetzt ein Netzwerk hingezeichnet, indem der Zweig mit dem R3 fehlt. Nun kann ich doch zwei Maschengleichungen ansetzen in denen ich Stromquelle I1 auflöse, oder?
|
|
|
bandchef
Anmeldungsdatum: 04.12.2008 Beiträge: 839
|
bandchef Verfasst am: 22. März 2010 17:20 Titel: |
|
|

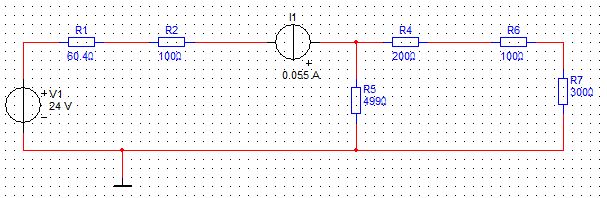

Meine Maschengleichung für die linke Masche sieht jetzt so aus (unten im Bild ist das neue Netzwerk zu sehen):
Ia(R1+R2+R5)+I1-V1-Ib*R5=0
Tja, wenn ich da jetzt nach I1 auflöse, dann steht ja da I1=13V...; das ist ja völliger Schwachsinn!
Edit: Kann es sein, dass die Lösung wesentlich triviales ist als ich Anfangs vermutet habe? Ich komme auf das (laut Lösung) richtige Ergebnis wenn ich folgendes Ansetze:
Iq'=Ia+Iq+Ic=0,155A
Könnt ihr mir sagen, ob meine Gedanken richtig sind?
Beschreibung: |
|
Dateigröße: |
51.78 KB |
Angeschaut: |
2404 mal |
|
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 23. März 2010 10:47 Titel: |
|
|
Da Du nie dazusagst, was Du mit beispielsweise Ia, Ib, I1 usw. meinst, kann man auch wenig zu Deinen etwas verworrenen Gedanken sagen.
Falls es sich bei der im Eröffnungspost gezeigten Schaltung um das Originalnetzwerk handelt und die Frage nach Iq für stromlosen R3 tatsächlich gestellt ist, lässt sich mit einem Blick sagen, dass der Strom infolge Iq von unten nach oben gleich sein muss dem Strom infolge Uq von oben nach unten, also
Iq*(R1+R2)/(R1+R2+R3) = Uq/(R1+R2+R3)
---> Iq = U1/(R1+R2)
Ich verstehe gar nicht, was Du immer mit Deinen Maschenströmen am Hut hast. Du musst doch das Problem erkennen und dann entsprechende Ansätze machen und nicht immer nur das Maschenstromverfahren anwenden auch dort, wo es gar nicht sinnvoll ist. Vor allen Dingen dann nicht, wenn es die zugehörigen Maschen gar nicht mehr gibt. Letzteres ist nur eine Vermutung, da Du, wie gesagt, nie mitteilst, welche Ströme Du eigentlich meinst.
Wie Du übrigens von Deiner ersten Schaltung auf die zweite kommst, ist nicht nachzuvollziehen. Oder handelt es sich um eine ganz neue Aufgabe? Wie lautet dann aber die Aufgabenstellung?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 23. März 2010 12:52 Titel: |
|
|
bandchef hat Folgendes geschrieben: | Ia(R1+R2+R5)+I1-V1-Ib*R5=0 |
Was soll das denn? Äpfel und Birnen zusammenzählen. Du hast anscheinend den Maschensatz noch nicht verstanden. Außerdem: Durch R1 und R2 in der unteren Schaltung fließt der Strom der Stromquelle. Die Spannung über der Stromquelle, die Du ja beim Maschensatz berücksichtigen müsstest, ergibt sich aus der restlichen Beschaltung, also aus der Spannung der Spannungsquelle und den Spannungsabfällen infolge Iq an R1, R2 und R5||(R4+R6+R7). Aber wozu soll das gut sein? Verfolgst Du denn irgendein Ziel bei allem, was Du machst?
|
|
|
bandchef
Anmeldungsdatum: 04.12.2008 Beiträge: 839
|
bandchef Verfasst am: 23. März 2010 17:07 Titel: |
|
|
Hi!
Also, dann nochmal von vorne.

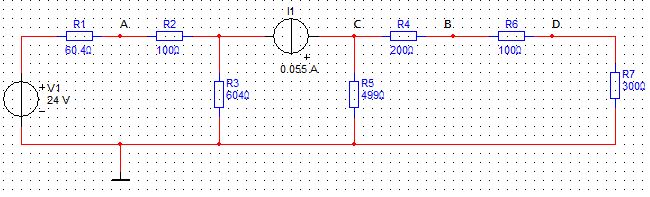

Ich hab ein original Netzwerk das unten im Bild steht. Mit diesem Netzwerk soll man 4 Teilaufgaben berechnen.
a) - c) hab ich schon komplett richtig gelöst.
Die Aufgaben aber trotzdem nochmal. Nur zu vollständigkeit halber:
a) Wie groß ist die Spannung UCD? Lösung: UCD=7,5V
b) Wie groß ist UAB? Lösung: UAB=9,5V
c) Welche Leistungen liefert die Spannungsquelle V1 und die Stromquelle Iq? Lösung: PIq=0,156W; PUq=1,8W
zu Frage d)
Wie groß muss I1 gewählt werden, damit R3 stromlos wird?
Die Lösung: 0,155A
Meine Frage: Wie kann ich diesen Strom berechnen?
Meine Lösung: Da ich in den vorherigen Aufgaben den Maschenstrom (Ia) ich weiß, dass bei a) das Maschenstromverfahren nicht unbedingt notwendig gewesen wäre...) der linken Masche und den Maschenstrom (Ic) der rechten Masche berechnet habe, bin ich nun zu folgendem Lösungsansatz gekommen:
Iq'=Ia+Iq+Ic=0,155A
Ich möchte wissen, ob meine Überlegung korrekt ist.
PS: In dem Bild unten hab ich die Klemmen A-D eingefügt!
