Strom vorzeichenrichtig angeben?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

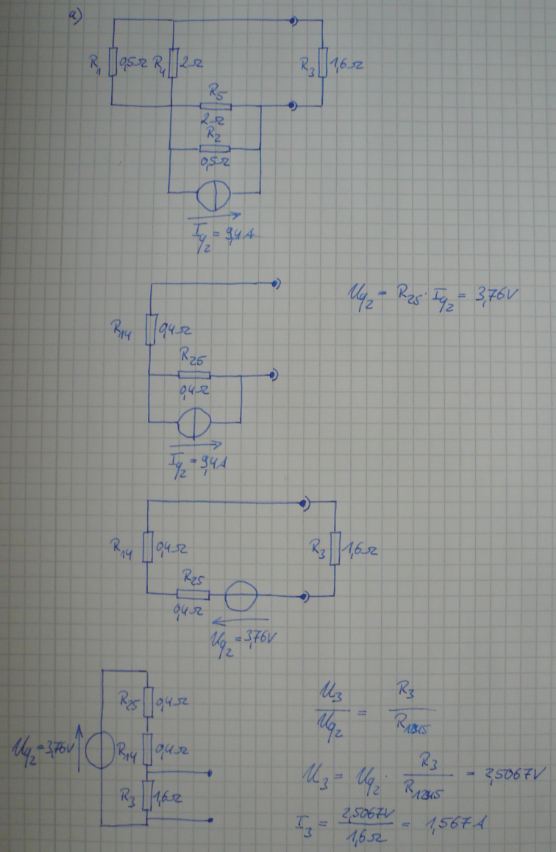

Ich untenstehendes Netzwerk zu berechnen. Mein mittlerweile schon umgeformtes Netzwerk ist das, welches nahe bei "a)" steht. Es ist noch anzufügen, dass eine Spannungsquelle (welche im Bild aber nicht mehr zu sehen ist, da schon kurzgeschlossen (umgeformt)!) im eigentlichen original Netzwerk noch eine Spannungsquelle vorhanden war die nach R1 geschaltet war und der Spannungszählpfeil von oben nach unten ging!

Die Aufgabenstellung lautet so: Die Spannungsquelle Uq1 ist kurzgeschlossen. Geben sie den Teilzweigstrom IAB (IAB soll von oben nach unten durch R3 fließen! Ist durch die Aufgabe so vorgegeben!) durch den Widerstand R3 VORZEICHNRICHTIG an. Lösungsergebnis: IAB=-1,567A. Mein Ergebnis: IAB=+1,567A

Meinen Lösungsweg seht ihr unten im Bild. Ich bin mir nicht sicher, aber es ist doch so, dass ich die Spannung meiner Ersatzspannungsquelle ganz am Schluss meiner Rechnung durch ein Minus "umdrehen" (damit der Spannungszählpfeil anstatt von unten nach oben, von oben nach unten geht) muss, oder? Somit würde sich dann auch der Strom mit einem Minus ergeben, da die Spannung negativ ist... Ist das so korrekt?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Vermutlich ist die obere der beiden Klemmen von R3 die Klemme A, die untere demzufolge B. Das hättest Du sagen sollen! Ansonsten ist Deine Begründung etwas wirr. Gefragt ist nach dem Strom von oben nach unten. Du errechnest einen positiven Strom von unten nach oben. Also muss der Strom von oben nach unten negativ sein. Da musst Du nichts umdrehen oder so. Es ist bereits mehrfach darauf hingewiesen worden, dass das nachträgliche "Umdrehen" von Strom- und Spannungspfeilen nur zu Verwirrung führt. Das Rechnen mit negativen Zahlen (oder hier mit negativen physikalischen Größen) sollte seit der Mittelstufe (oder passiert die Einführung negativer Zahlen schon in der Unterstufe?) eigentlich kein Problem sein.

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Deine Annahme der Klemmenanordnung ist richtig. Du hast aber Recht, ich hätte es dazu schreiben sollen...

Ok, ich muss ein Minus beim Strom einführen, damit er mir anstatt von unten nach oben, von oben nach unten fließt. Ein einführen eines Minus bei der Spannung erledigt mir aber doch den gleichen Zweck oder?

Rechnen mit negativen Zahlen ist natürlich kein Problem. Ich war nur unsicher ob meine "Denke" korrekt war...
