Überlagerungsverfahren

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi!

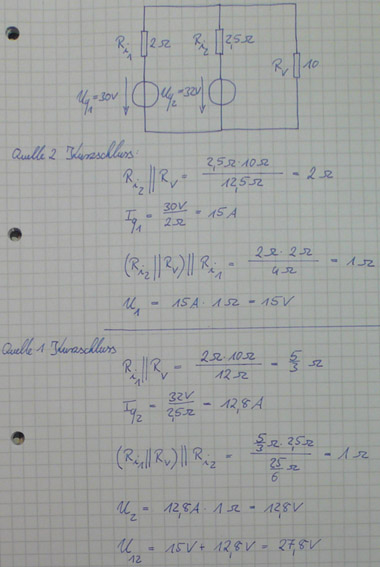

Unten die Lösung der Aufgabe. Es soll die Spannung RV ausgerechnet werden.

Bei "Quelle 1 Kurzschluss" muss man ja Ri1 und RV zusammenrechnen. Die sind ja parallel. Stimmt das wennman in diesem Fall sagt: "Parallele Zweige dürfen verschoben werden? Weil nur wenn ich RV mit dem mittleren Zweig tausche ist es für mich in diesem Fall ersichtlich, dass Ri1 und RV parallel sind!

danke, bandchef

lampe16 · Anmeldungsdatum: 21.03.2010 Beiträge: 319

Zwei Widerstände sind parallelgeschaltet, wenn sie an der gleichen Spannung liegen. Schau mit dieser Regel das Netzwerk nochmal an.
Gruß, lampe16
