Spannungsteilerregel

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 767

Hi Leute!

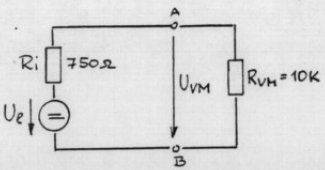

Ich hab unten ein Bild von einem angeblichen Spannungsteiler reingestellt. Ich sehe hier aber keinen Spannungsteiler :-(

Die "Regel" für den Spannungsteiler lautet doch:

(Teilspannung)/(Gesamtspannung)=(Widerstand unter Teilspannungsabfall)/(Gesamtwiderstand)

Für mich würde das, in Bezug auf die Schaltung, dann so aussehen:

Ich weiß aber, dass das hier nicht richtig ist...

Könnt ihr mir weiterhelfen?

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 1043

Wo ist das erwähnte Bild?

Zu Latex:
Mach mal Blanks nach der eckigen Klammer vorne und vor der eckigen Klammer hinten oder schreib statt "latex" das Semikolon mit eckiger Klammer wie in den anderen Foren.

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 767

So, jetzt ist das Bild drin und die latexgeschichte hab ich auch geschafft. Ich hab den Term oben jetzt geändert reingeschrieben...

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 767

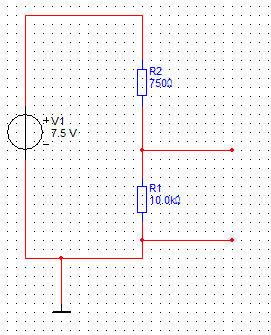

Wenn ich mir jetzt das Netzwerk so hinzeichne wie in meinem Bild unten, dann wird es für mich etwas klarer.

Aber es heißt ja:

Mir ist dabei klar, dass die Gesamtspannung die 7,5V der Quelle ist sowie der Gesamtwiderstand 10750Ohm. Aber wo ich mir immer nicht sicher bin ist der "Widerstand unter Teilspannungsabfall" und Teilspannung...

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 1043

Ein Spannungsteiler liegt immer vor, wenn Widerstände in Reihe geschaltet sind. Eine Reihenschaltung liegt vor, wenn durch alle Elemente derselbe Strom fließt. Das ist hier der Fall. Du willst die Teilspannung an [; R_{VM} ;] bestimmen. Also gilt

[; U_{VM} = U_l\cdot\frac{R_{VM}}{R_i+R_{VM}} ;]

Ich verstehe Deine Fragen nicht!

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 767

Danke für deine Mühe, ich hab mein Problem selbst gelöst!

danke, bandchef
