Zweipoltheorie (Verständnisproblem)

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 03. März 2010 17:29    Titel: Zweipoltheorie (Verständnisproblem) Antworten mit Zitat
Hi Leute!

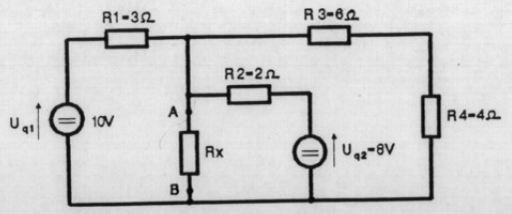

Wie kommt man von Bild 1 auf das umgeformte Netzwerk in Bild 2?

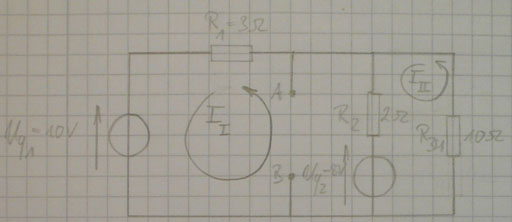

Meiner Meinung nach müsste es so aussehen wie in Bild 3...

Was ist an meiner Umformung falsch?

danke, bandchef

 Beschreibung:
 Dateigröße:  63.44 KB
 Angeschaut:  1286 mal

 Beschreibung:
 Dateigröße:  57.81 KB
 Angeschaut:  1286 mal

 Beschreibung:
 Dateigröße:  31.17 KB
 Angeschaut:  1286 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 03. März 2010 21:40    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Meiner Meinung nach müsste es so aussehen wie in Bild 3...


Das ist doch haargenau dasselbe wie Bild 2. Parallele Zweige kannst Du doch beliebig vertauschen. Wende mal Maschen-und Knotenpunktsatz in Bild 2 und Bild 3 an, dann wirst Du es selbst erkennen.
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 04. März 2010 17:35    Titel: Antworten mit Zitat
Gut... Erstmal denke für deine Antwort.

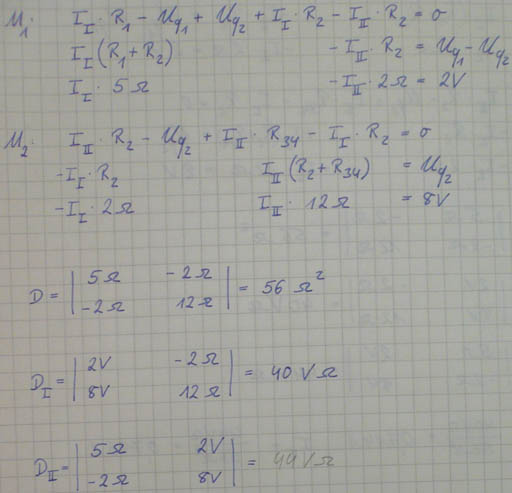

Ich hab jetzt mal nach meinem umgeformten Netzwerk die Maschengleichungen aufgestellt. Dabei bin ich bis auf auf die laut Lösung richtigen Ergebnisse gekommen.

Aber WARUM stimmt mein nicht? Laut Lösung müsste es so heißen: ()
Ich hab meine Gleichungen jetzt schon ein paar mal durchgeschaut aber keinen Fehler gefunden...

danke, bandchef

 Beschreibung:
 Dateigröße:  49.55 KB
 Angeschaut:  1259 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 05. März 2010 09:54    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Ich hab meine Gleichungen jetzt schon ein paar mal durchgeschaut aber keinen Fehler gefunden...


So wie ich das sehe, ist da auch kein Fehler.
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 05. März 2010 13:55    Titel: Antworten mit Zitat
Hallo!

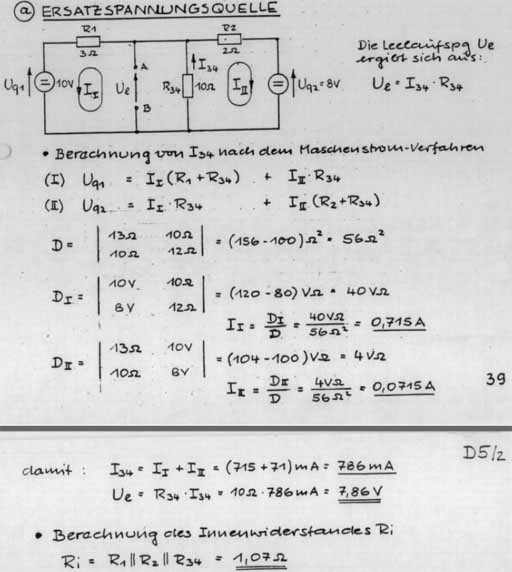

Ich hab jetzt mal fast die ganze Lösung als Bild reinkopiert. Klar ist aber, dass die Lösung ein anderes Ergebnis rausbekommt als ich. An was liegt dann das? Ich weiß nicht was falsch sein soll...

danke, bandchef

 Beschreibung:
 Dateigröße:  59.66 KB
 Angeschaut:  1225 mal

erkü



Anmeldungsdatum: 23.03.2008
Beiträge: 1414
Beitrag erkü Verfasst am: 05. März 2010 22:00    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Hallo!

... Klar ist aber, dass die Lösung ein anderes Ergebnis rausbekommt als ich. An was liegt dann das? Ich weiß nicht was falsch sein soll...

Hey,

ich habe Deine Berechnung über Determinanten im Einzelnen nicht überprüft (war mir zu umständlich Wink )

Die Leerlaufspannung kann auch über den Innenwiderstand (der richtig ist) und den Kurzschlußstrom berechnet werden.



ergibt



also das gleiche Ergebnis wie Deins !

Servus erkü
_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk:
