Netzwerkanalyse

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

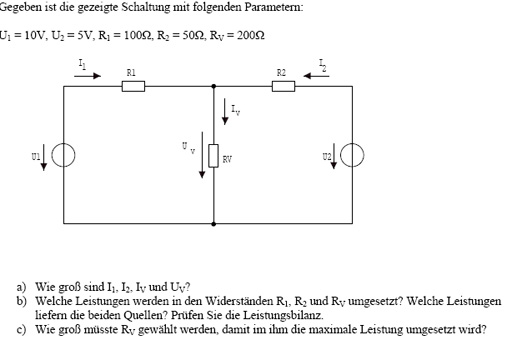

Unten im Bild meine Aufgabe.

Lösung zu a) I1=0,0429A; I2=-0,0143A; Iv=0,0286A; Uv= 5,72V

Lösung zu b) P1=0,184W; P2=0,010W; Pv=0,164W; PU1=0,429W; PU2=-0,0715W

Ich kann bei b) mit dem Begriff "Prüfen sie die Leistungsbilanz" nix anfangen... Was muss ich da machen?

Bei c) weiß ich nur, dass maximale Leistung umgesetzt wird, wenn es heißt: Ri=Ra (Innenwiderstand = Außenwiderstand). Aber wie erkenne ich hier Innen- bzw. Außenwiderstand?

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Das hatten wir doch alles schon!

http://www.physikerboard.de/htopic,15833,leistungsbilanz.html

Gibt es dazu denn noch Fragen? Wenn ja, dann präzisiere sie. Einfach dieselbe Aufgabe nochmal hier reinzustellen, obwohl sie vor 4 Wochen einigermaßen erschöpfend behandelt wurde, finde ich ausgesprochen frustrierend, da Du nichts, aber auch gar nichts verstanden zu haben scheinst, andererseits aber auch nicht ganz konkret nachfragst.
