Wann wird Leistung maximal?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

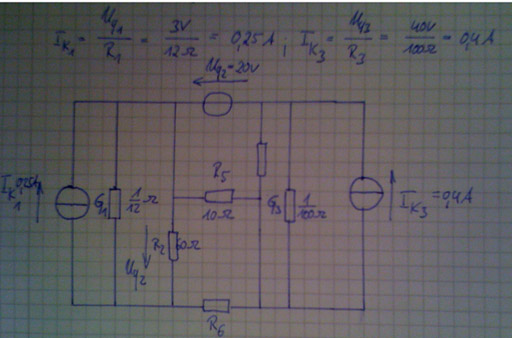

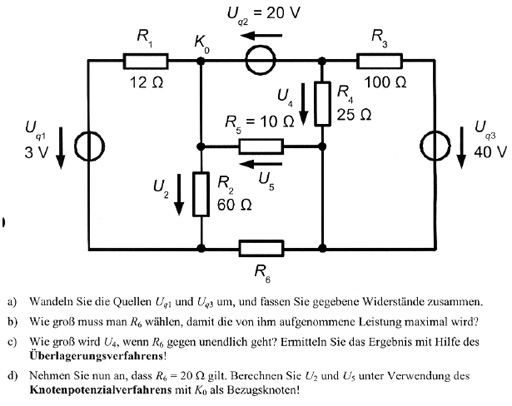

Ich soll berechnen wann die Leistung in R6 maximal wird. Dazu musste ich erst zwei Quellen umwandeln; das hab ich schon gemacht. Ich weiß aber leider jetzt nicht mehr weiter!

Bilder sind unten.

Könnt ihr mir vielleicht allgemein Tips geben wie man bei solchen vorgeht? Ich denke mal, dass es nicht schaden kann, das Netzwerk soweit wie möglich zusammenzufassen und wie gehts dann weiter?

danke, bandchef

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

zu b)

Kennst Du das Theorem des Ersatz-Zweipols (=rein didaktische Frage - ich bin mir 100% sicher, dass dies der Fall ist) ?

Das Verhalten der Schaltung an den Klemmen wo R6 dranhängt, kann durch eine Ersatz-Spannungsquelle U' und einen Ersatz-Innenwiderstand Ri' beschrieben werden. Den Wert des Ersatz-Innenwiderstandes Ri' bestimmst Du, indem du dir vorstellst du misst bei den Klemmen hinein (natürlich ohne R6 dranzuhaben) während Du dabei alle Spannungsquellen durch Kurzschlüsse ersetzt und alle Stromquellen unterbrochen hast. Es ist nicht sehr schwer, das nun durchzuführen um einen konkreten Wert herauszubekommen.

Aus der Sicht von R6 befindet sich dieser daher an einer Ersatzschaltung mit Innenwiderstand Ri' und einer Spannungsquelle U' (deren Größe aber nicht relevant ist). Leistungsanpassung hast Du, wenn R6 = Ri' ...
