bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 839
|
 bandchef Verfasst am: 30. Dez 2009 17:25 Titel: UI-Kennlinie |
 |
|
Hallo!
Folgende Frage:

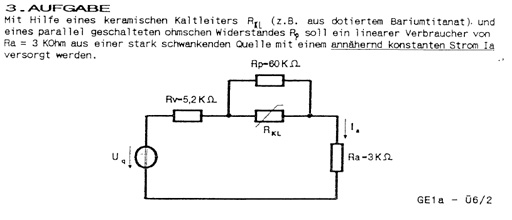

Betrachten sie die Parallelscaltung aus Kaltleiter und linearem widerstand als passiven Zweipol und zeichnen sie dessen resultierende UI-Kennlinie in das folgende Diagramm ein.
Wie soll das gehen bzw. welche Überlegungen stecken in dieser Aufgabe dahinter? Irgendwie muss ja ein zusammenhang aus den parallel geschalteten Widerständen vorhanden sein.
Nur was passiert, wenn ich einen linearen Widerstand und einen nichtlinearen Widerstand parallel schalte?
Wie sieht danach die Kennlinie der beiden miteinander "verknüpften" Widerstände in Bezug auf die Kennlinie des einzelnen Kaltleiters aus?
Das ist doch hier eigentlich die Frage, oder?
danke, bandchef
| Beschreibung: |
|
| Dateigröße: |
43.67 KB |
| Angeschaut: |
3769 mal |
|
| Beschreibung: |
|
| Dateigröße: |
63.78 KB |
| Angeschaut: |
3769 mal |
|
|
|
 |
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 30. Dez 2009 18:43 Titel: |
|
|
Der Gesamtstrom (R=1/G ist der Parallelwiderstand) ist
 = I_{kl}+I_R = I_{kl}(U)+U G)
Du musst also im I(U) Diagramm die Gerade I=GU einzeichnen und zur Kennlinie des Kaltleiters addieren.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 839
|
| bandchef Verfasst am: 31. Dez 2009 14:22 Titel: |
|
|
| Zitat: | | Der Gesamtstrom (R=1/G ist der Parallelwiderstand) ist |
Du meinst wohl mit R=1/G den Widerstand  , oder?
| Zitat: | | Du musst also im I(U) Diagramm die Gerade I=GU einzeichnen und zur Kennlinie des Kaltleiters addieren. |
Heißt das, wenn ich diese Kurve zeichnen möchte brauch ich ja ein paar Punkte die mir die Kurve quasi im Diagramm festlegen. Deshalb such ich mir ein paar Spannungswerte aus dem Diagramm raus, z.B. 25, 50, 75, 100 usw... und setze diese Spannungen dann hier ein:
Funktioniert das so?
Wenn ich nun aber mal Testweise den Strom  für 50V ausrechne, dann bekomm ich 0,83mA. Mein Gefühl sagt mir aber, dass die Kurve eher größer werden müsste, oder?
PS: Das =I_{KL}+I_R=I_{KL}(U)+U*G) hab ich leider auch nicht so recht verstanden was das bedeuten soll... Ist der Strom  nun bezogen auf den RP, RV oder Ra?
danke, bandchef
|
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 839
|
| bandchef Verfasst am: 31. Dez 2009 15:01 Titel: |
|
|
Ah ich glaub jetzt hab ich es verstanden! Ich muss den ausgerechneten Strom von 0,83mA einfach zum Strom des Kaltleiters dazuzählen; und das natürlich dann auch im Diagramm!
Das stimmt jetzt... :-)
danke, bandchef
|
|
|
|
|
