Spannungspfeil?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 19. Nov 2009 16:33    Titel: Spannungspfeil? Antworten mit Zitat

Hi Leute!

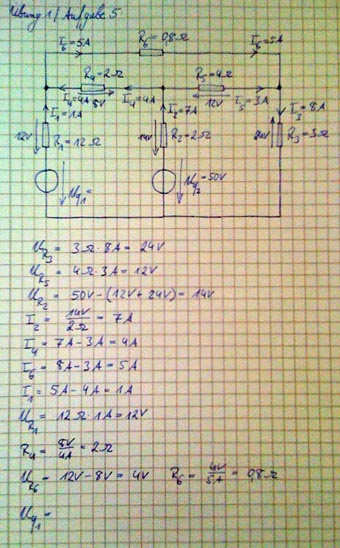

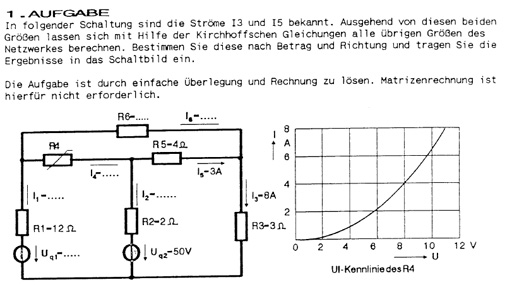

Unten ist eine Aufgabe sowie meine Lösung angehängt. Ich habe allerdings bei der letzten Spannung die ich ausrechnen soll Probleme. Ich denke, dass einer der Spannungspfeile falsch ist. Für Uq1 sollte 40V rauskommen.

Könnt ihr mir helfen?

danke, bandchef



 Beschreibung:
 Dateigröße:  76.02 KB
 Angeschaut:  2556 mal




 Beschreibung:
 Dateigröße:  65.26 KB
 Angeschaut:  2556 mal



schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 19. Nov 2009 18:23    Titel: Antworten mit Zitat

Die 12V links an R1 würde ich mir nochmals anschauen...
die 14V an R2 auch...
und die 24V an R3...

Alle sind verkehrt eingezeichnet.

Wieso zeigen die Spannungen bei dir immer entgegengesetzt zur Stromrichtung?

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
