Operationsverstärker

DigiDonk · Anmeldungsdatum: 02.04.2008 Beiträge: 26

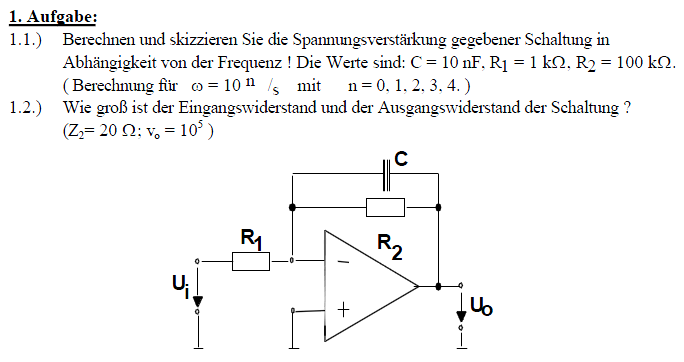

Hi Leute, habe hier nen OPV aus einer Probeklausur. Leider ist das kein Standard-OPV (solche hatten wir ausschließlich im Seminar), daher fehlt mir irgendwie ein Lösungsansatz.
Gehe ich richtig in der Annahme, dass es sich um einen Integrator handelt? Vielen Dank für eure unterstützung!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

das ist kein Integrator.

Du musst systematisch Maschen und Knotengleichungen aufstellen...

a)
Wie gross ist der Strom, der links in den Widerstand R1 reinfliesst, wenn du die virtuelle Masse berücksichtigst?

b)
Was passiert mit diesem Strom danach, wenn du den unendlichen Eingangswiderstand des OPs berücksichtigst?
