meßbereichserweiterung

willetwaswiisenlol · Gast

hallo alle zusammen ich hätte eine fraqge zu meßbereichserweiterungen.
die normale meßbereichserweiterung ist mir schon klar (funktionsweise und so), aber ich wollt gerne wissen wer mir erklären kann wie man es macht das man umschaltbare spannungsmessbereiche und gleichzeitig auch strombereiche hat. das haben wir gerade gelernt aber ich habe nicht wirklich so einen plan wie das funktionieren soll.

danke für eure hilfe

quizzmaster · Anmeldungsdatum: 16.12.2004 Beiträge: 22 Wohnort: Ffm

puh

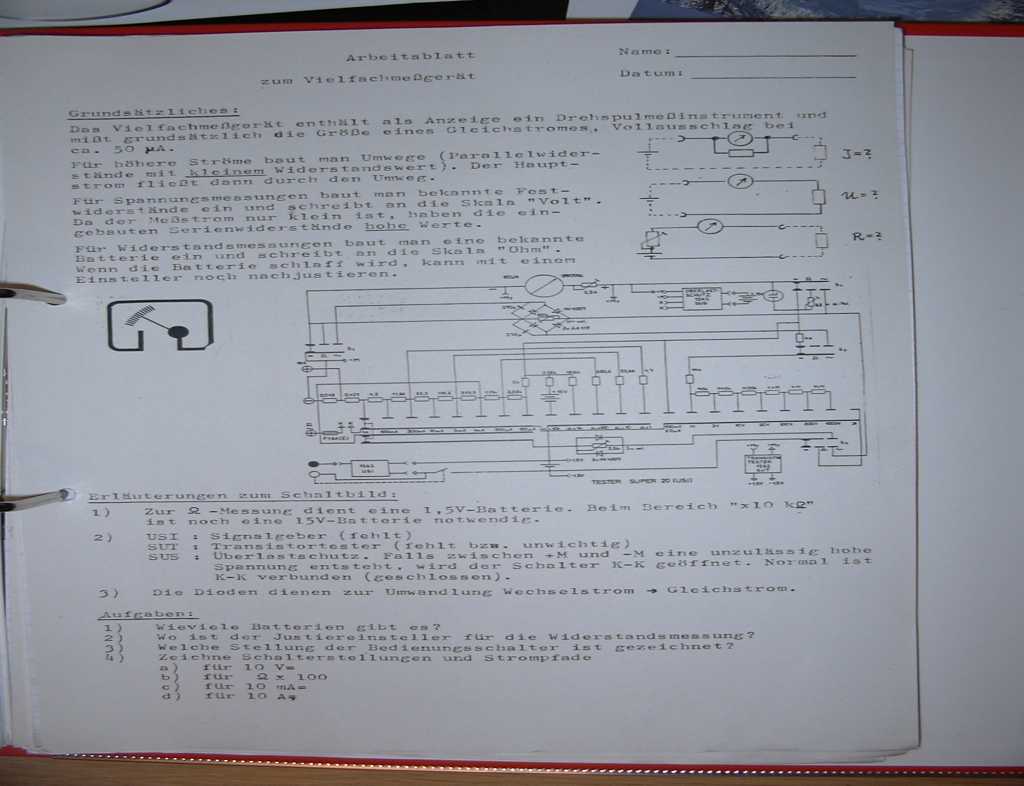

ich hab grad ma den Schaltplan von so einem Vielfach messgerät rausgekramt, vielleicht hilft dir das weiter.

falls da interesse besteht, kann ich dir auch per mail die original bild datei schicken.

ich bins nochmal · Gast

danke für die hilfe weist du vieleicht einen link wo sie die funktionsweise von einem vielfachmessgerät beschreiben.

wäre voll super

thx

quizzmaster · Anmeldungsdatum: 16.12.2004 Beiträge: 22 Wohnort: Ffm

nee leider nicht.

aber such doch mal bei google, da findest du bestimmt was

Gast

Die Eingangsspannungen werden durch einen sehr hochohmigen Reihenpräzisionsspannungsteiler heruntergeteilt und die dabei einzelnen abgreifbaren Zwischenwerte über den Wahlschalter auf die eigentliche Messanzeige (üblicherweise 0-200mV oder 0-400 mV) geschaltet.

Bei der Strommessung wird der Strom über einen oder mehrere verschiedene Präzisions Niederohm Widerstände geleitet, sodass der dabei enstehende Spannungsabfall möglichst im Rahmen des Hauptmessbereichs liegt (0-200mV oder 0-400 mV) und diesem zur Anzeige zugeführt. Die Strommessung ist also nur eine spezielle Variante von Spannungsmessung.

bingo ??
