Geladener Kondensator über Schalter mit anderen verbunden

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
nuke



Anmeldungsdatum: 02.05.2008
Beiträge: 7

Beitrag nuke Verfasst am: 18. Jan 2017 12:50    Titel: Geladener Kondensator über Schalter mit anderen verbunden Antworten mit Zitat

Hallo
Ich habe folgendes Problem:

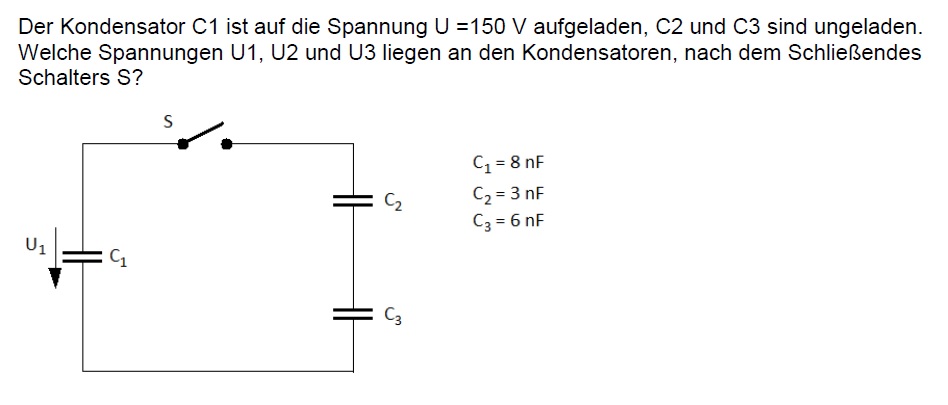

Ein Kondensator wird aufgeladen und über einen Schalter mit zwei weiteren verbunden. Der Ansatz über die Ladung ist mir klar, aber werden die anderen jetzt in Reihe oder parallel zum geladenen C angesehen? Das ist ja ein Unterschied, da sich sonst die Ladung aufteilt oder eben gleich bleibt.

Wäre super, wenn sich mal jemand dazu äußern würde.

Für mich sind sie in Reihe...


Bis denne G.



 Beschreibung:

Download
 Dateiname:  kondensator.jpg
 Dateigröße:  55.65 KB
 Heruntergeladen:  288 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 18. Jan 2017 13:38    Titel: Antworten mit Zitat

Zitat:
... aber werden die anderen jetzt in Reihe oder parallel zum geladenen C angesehen?


Mit "die anderen" meinst Du sicherlich C2 und C3. Die sind eindeutig in Reihe geschaltet und liegen parallel zu C1.
nuke



Anmeldungsdatum: 02.05.2008
Beiträge: 7

Beitrag nuke Verfasst am: 18. Jan 2017 13:48    Titel: Antworten mit Zitat

Ja, ich meinte C2 und C3, aber ist das wirklich so? Es ist keine weitere Beschaltung angegeben. Damit wäre das sicher eindeutiger. Warum sind nicht alle C in Reihe bei geschlossenem Schalter? Bei Widerständen wären die ja auch nicht unbedingt parallel. Obwohl da natürlich irgendwelche Bezugspunkte angeben sein müssen, um z.B. einen Gesamtwiderstand zu berechnen.

MfG
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 18. Jan 2017 14:12    Titel: Antworten mit Zitat

nuke hat Folgendes geschrieben:
Obwohl da natürlich irgendwelche Bezugspunkte angeben sein müssen,


Die Bezugspunkte sind hier die Klemmen von C1, über denen vor Schließen des Schalters die Spannung U1 abfällt und nach Schließen des Schalters die entsprechend niedrigere Spannung U1'. Die fällt nach Maschensatz auch über der Reihenschaltung von C2 und C3 ab. Du kannst das auch so betrachten: C1 ist die "Quelle", C2 in Reihe mit C3 die "Last".

Du kannst Dir solche einfachen Zusammenhänge immer wieder klarmachen oder entsprechende Ideen auch immer wieder überprüfen, wenn Du den Maschensatz beachtest.
