 Verfasst am: 10. Nov 2009 12:55 Titel: Stromskala? |
 |
|
Hi Leute!

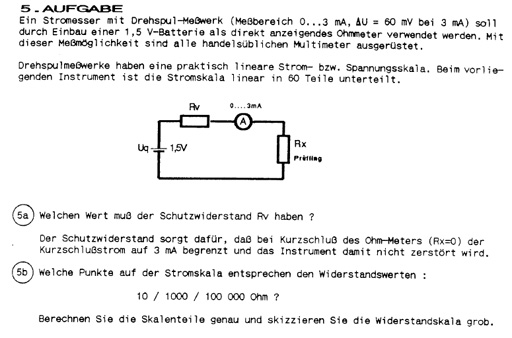

Ich hab ein Problem mit der Aufgabe b) meiner Übungsaufgabe. Ich weiß leider nicht wie ich da ran gehen soll... Was ich weiß ist, dass die 3mA 60Skt. entsprechen. Was mich in der Aufgabenstellung auch verwirrt, ist, dass es nicht genau heißt, welcher Widerstand denn nun angepasst werden soll. Der Rv oder der Ra?
Könnt ihr mir weiterhelfen?
danke, bandchef
| Beschreibung: |
|
| Dateigröße: |
70.35 KB |
| Angeschaut: |
182 mal |
|
|
|
| Nach oben |
|
 |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 1088
|
| Verfasst am: 10. Nov 2009 13:22 Titel: |
|
|
| bandchef hat Folgendes geschrieben: | | Was mich in der Aufgabenstellung auch verwirrt, ist, dass es nicht genau heißt, welcher Widerstand denn nun angepasst werden soll. Der Rv oder der Ra? |
Wo steht denn was von Anpassung? Hier soll nur der Wert des Schutzwiderstandes Rv bestimmt werden. Es ist also eindeutig gesagt, um welchen Widerstand es sich handelt.
Und wenn Du mit Ra den Widerstand der Messpule des Amperemeters meinst, da lässt sich nichts verändern, es sei denn Du baust eine andere Spule ein. Das ist hier aber nicht der Fall, denn die Eigenschaften der Messpule sind eindeutig beschrieben. Nein, es handelt sich um Rv, den Du bestimmen sollst. Dazu benötigst Du allerdings auch den Widerstand Ra der Messspule, der aber durch Angabe von Strom und Spannung eindeutig betimmt ist.
|
|
| Nach oben |
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 767
|
| Verfasst am: 10. Nov 2009 13:27 Titel: |
|
|
Hm, ok. Das hab ich mir auch schon alles gedacht. *lach*
Aber wie gehts nun weiter? Der Widerstand der Messspule beträgt 20Ohm. Rv beträgt 480Ohm...
danke, bandchef
|
|
| Nach oben |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 1088
|
| Verfasst am: 10. Nov 2009 13:33 Titel: |
|
|
| Zitat: | | Aber wie gehts nun weiter? |
Nun setzt Du nacheinander die gegebenen Widerstandswerte für Rx ein, bestimmst den jeweiligen Gesamtwiderstand des Stromkreises und rechnest den Strom mit Hilfe des Ohmschen Gesetzes aus.
|
|
| Nach oben |
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 767
|
| Verfasst am: 10. Nov 2009 18:06 Titel: |
|
|
Bei Rv=10Ohm bekomm ich einen Strom von 50mA; das ist doch viel zu viel... Oh, mann ich glaub ich studier wirklich das falsche; ich verstehs einfach nicht!
Edit:
3mA=60Skt.
bei Rv=10Ohm -> I=50mA -> 100Skt.
bei Rv=1000Ohm -> 1,47mA -> 29,4Skt.
bei Rv=100000Ohm -> 0,015mA - > 0,3Skt.
Das stimmt doch so nicht...
danke, bandchef
|
|
| Nach oben |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 1088
|
| Verfasst am: 11. Nov 2009 10:28 Titel: |
|
|
Wieso veränderst Du Rv? Du hast den doch gerade zu Rv=480 Ohm festgelegt. Was Du messtechnisch bestimmen sollst, ist der Widerstand Rx, und Du sollst den Wert auf der Stromskala errechnen, der bei unterschiedlichen Rx angezeigt würde.
Hast Du denn (wieder mal) nicht gelesen, was ich Dir geschrieben habe?
|
|
