Synchronmaschine

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 15. Feb 2017 12:41    Titel: Synchronmaschine Antworten mit Zitat

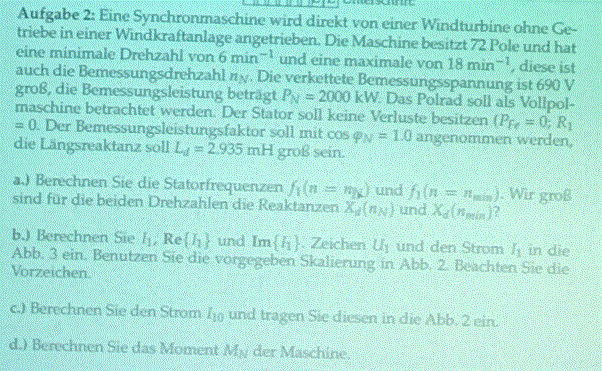

Hallo leute ich habe bei dieser Aufgabe gerade probleme bei der b)

a)f1 = 3,6Hz

f1N = 10,8Hz

Xd1 =0,063ohm

Xd2 = 189ohm
b)

I1n = Pn/(wurzelaus3*U1n*cosp =1= = 1673,5A

Kann mir jemand erklären wie man Re(I1) und Im(I1) berechnen kann?

Bitte um Hilfe



 Beschreibung:
 Dateigröße:  82.52 KB
 Angeschaut:  1149 mal



Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 16. Feb 2017 09:35    Titel: Antworten mit Zitat

Kann mir jemand erklären wie ich den Real und Imaginärteil vom Strom berechnen kann ?
Duke711



Anmeldungsdatum: 26.01.2017
Beiträge: 434

Beitrag Duke711 Verfasst am: 16. Feb 2017 15:04    Titel: Antworten mit Zitat

Mit einer Formelsammlung?

ab 5.12

https://www.iee.tu-clausthal.de/fileadmin/downloads/Scripte/S8803K5Lit.pdf
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 16. Feb 2017 15:30    Titel: Antworten mit Zitat

In der Formelsammlung steht ja:





I1 = 1673,5A

Was wäre denn in dem Fall mein Id und Iq?

Das hier ?



WÄre dankbar für eine Erklärung .

Mein U1 in der Aufgabe sind doch die 690V?
Duke711



Anmeldungsdatum: 26.01.2017
Beiträge: 434

Beitrag Duke711 Verfasst am: 17. Feb 2017 02:32    Titel: Antworten mit Zitat

Iq taucht im realen und Id im imaginären Teil auf.

Schau Dir doch mal die Gleichungen 5.07 - 5.08; 5.15; 5.17 und 5.20 - 5.21 an.

Up, Ud, Uq ausrechnen. Iq und Id über Gl 5.20 und 5.21 ausrechnen.

Die Gl 5.18 ist uninteressant, mehr Unbekannte als Lösungen.
Etechnik1
Gast





Beitrag Etechnik1 Verfasst am: 17. Feb 2017 03:08    Titel: Antworten mit Zitat

Kann es nicht sein ,dass bei dieser Aufgabe der Blindstrom = 0 ist ?

Und Iwirk = I1 ist ?
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 17. Feb 2017 03:19    Titel: Antworten mit Zitat

Meine weitere Rechnung sieht so aus :

c) I10 = U1/xd = 690V/(wurzelaus3*189ohm ) = 2.1A

d) Mn = Pw*60/(nN*2*pi) = 1061,1Nm

Up = Xd*1673A = 316,197kV kann das stimmen ?

g.) Konstruieren Sie den Erregerstrom I0 eN. Wie groß ist dieser? h.) Wie groß ist die Polradspannung UP für den Bemessung Erregerstrom IEN für die minimale Drehzahl nmin = 6 min−1?

Wie berechne ich den Erregerstrom ?


Ierreger = Up/xd =2.1A ?

Irgedwo muss ein Fehler sein oder ?
Duke711



Anmeldungsdatum: 26.01.2017
Beiträge: 434

Beitrag Duke711 Verfasst am: 17. Feb 2017 15:36    Titel: Antworten mit Zitat

Für 6/min und 2935 mH? kann man nicht erkennen.

Nachtrag:
Ich habe ganz und gar die Polpaarzahl vergessen.. Aber Du ergänzt die Gleichungen ja sowie so mit Deinen Werten.

Bitte Gl selber als Latex ergänzen:
