Ventile per Midi steuern

Brillant · Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen

Moin,

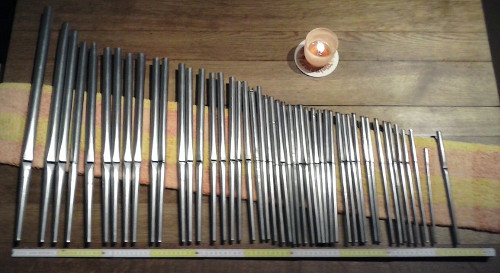

ich möchte per Midi-Datei 40 Magnetventile steuern. Jedes Ventil entspricht einem Ton. Die Ventile geben den Luftstrom frei für Orgelpfeifen. Mit einem Zwischenergebnis von 20 Tönen (entspricht einer 20er Drehorgel) wäre ich auch zufrieden.

Als Quelle wären Midi-Dateien auf dem Laptop, erstellt mit einem Notationsprogramm. Alternativ ein Digital-Piano.

Wie komme ich jetzt von der Datei, die ja den Start, die Länge und das Ende eines Tons beinhaltet zum elektrischen Impuls für das jeweilige Ventil?

Vielleicht ein Raspberry pi? Hat da jemand Erfahrung?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Prinzipiell brauchst Du erst mal für jedes Ventil einen Triac (mit Relais würde ich hier gar nicht erst anfangen). Auf die Schnelle hab ich jetzt sowas gefunden, da kannst Du 4 Ventile über Open-Collector ansteuern. Von denen brauchst Du also zehn Stück.

Mit Raspberry kenne ich mich nicht aus, aber ein simpler PC mit dem guten alten Parallelport sollte zum Ansteuern reichen. Du nimmst von dem sechs Leitungen und verschaltest die mit ein paar 74HC238 (3-zu-8-Decodern), deren Ausgänge dann auf die einzelnen Triac-Karten gehen.

Und dann ein kleines C-Programm zum Interpretieren der MIDI-Daten.

Das sollte als erster Gehirnsturm reichen.

Viele Grüße
Steffen

Brillant · Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen

Hallo, Steffen,

danke für deine Antwort. Ich sammle die Informationen erstmal.

Gibt's noch Ideen?

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Das Digitalpiano wird wahrscheinlich einen MIDI-Ausgang haben, der Laptop eher nicht und wahrscheinlich auch keine parallele Schnittstelle mehr. Für diesen Fall gibt es aber USB-MIDI-Interfaces, über die beim Abspielen der MIDI-Datei die entsprechenden Befehle im richtigen zeitlichen Abstand - sozusagen in Echtzeit - gesendet werden.
Für den Arduino wiederum gibt es MIDI-Bibliotheken, die diese Befehle verstehen. Du müßtest ja nur die Note-On- und Note-Off-Befehle auswerten und entsprechend der empfangenen Nummer der Note einen Ausgang ansteuern.
Für eine größere Anzahl von Ausgängen wären dann die schon genannten Dekoder nützlich.
