 nicogtx1 Verfasst am: 18. Aug 2016 16:05 Titel: Gemischte Widerstandsschaltung berechnen, Matrix |
 |
|
Hallo,
ich weiß nicht genau ob das hier reingehört, aber ich habe eine schwere Aufgabe, wo ich nicht weiter komme.

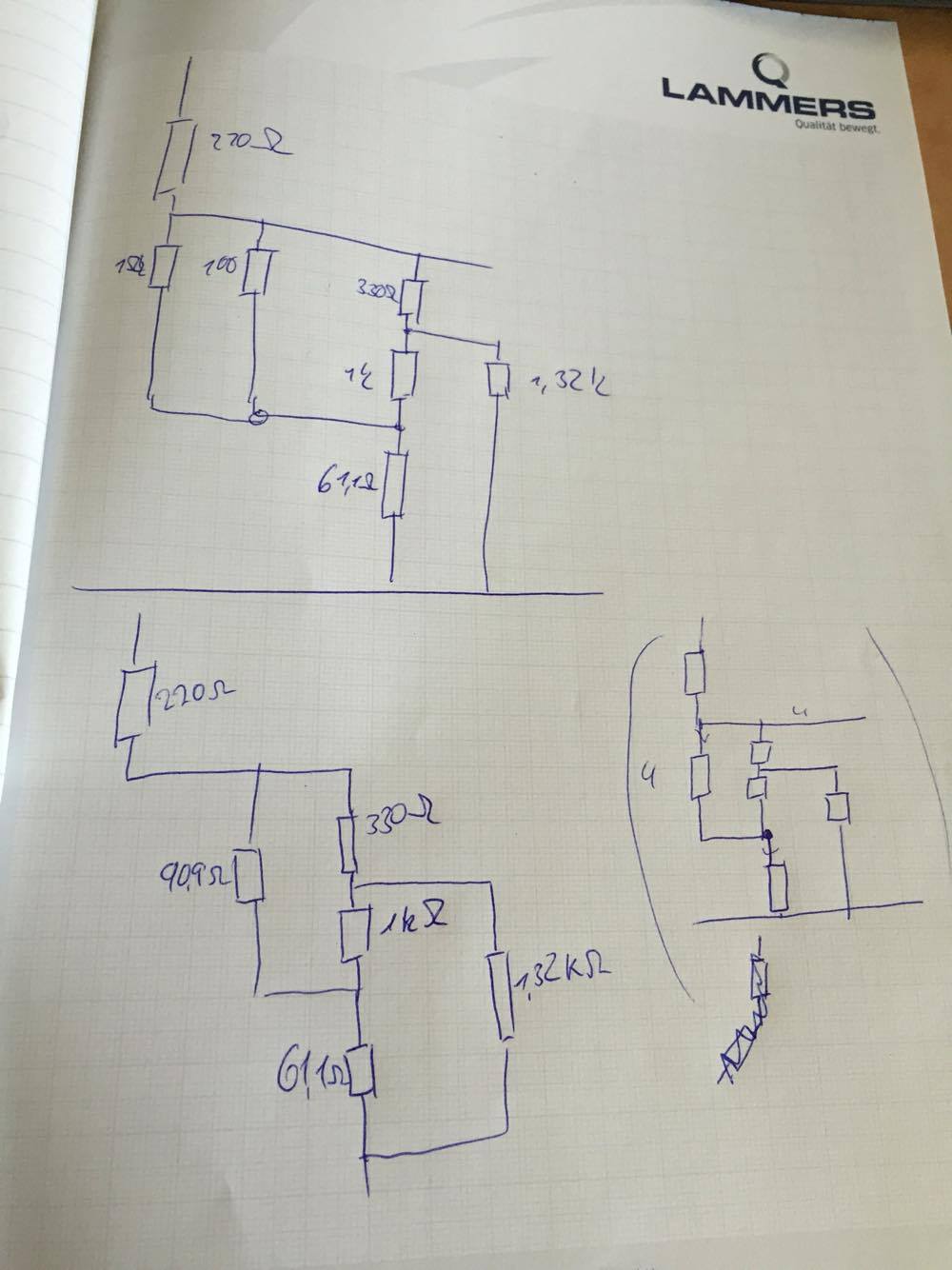

Im Anhang ist eine Gemischte Schaltung aus Widerstände, indem man den Gesamtwiderstand berechnen muss anhand der gegebenen Widerstände (ohne Spannung und Strom).
Habe bis zu Verzweiflung rumgerechnet und habe es nicht hinbekommen.
Kann man das mit einer Matrix vielleicht lösen ??
Wie weit ich gekommen bin ist auch dabei...
Schonmal vielen Dank!
| Beschreibung: |
|
Download |
| Dateiname: |
14037390_1092043087550018_652109413_o.jpg |
| Dateigröße: |
88.21 KB |
| Heruntergeladen: |
376 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
14060127_1092043100883350_964796877_o.jpg |
| Dateigröße: |
108.19 KB |
| Heruntergeladen: |
356 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
14060455_1092043150883345_48834683_o.jpg |
| Dateigröße: |
134.72 KB |
| Heruntergeladen: |
469 mal |
|
|
 |
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 18. Aug 2016 17:07 Titel: |
|
|
| nicogtx1 hat Folgendes geschrieben: | | Wie weit ich gekommen bin ist auch dabei... |

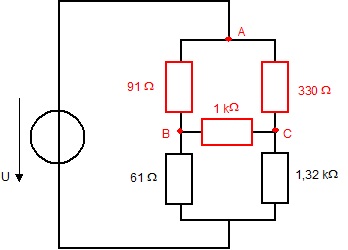

Das sieht doch schon gut aus. Jetzt musst Du nur noch das aus 91Ohm, 330Ohm und 1kOhm bestehende Widerstandsdreieck in eine Sternschaltung umwandeln. Da kommt dann für die gesamte Schaltung ein Gesamtwiderstand von 303Ohm raus.
EDIT: Hab' mich verrechnet. der Gesamtwiderstand dürfte ungefähr bei 355 Ohm liegen.
Zuletzt bearbeitet von GvC am 18. Aug 2016 18:09, insgesamt einmal bearbeitet |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 18. Aug 2016 17:34 Titel: |
|
|
| nicogtx1 hat Folgendes geschrieben: | | Kann man das mit einer Matrix vielleicht lösen ?? |
Wenn Du damit meinst, ob die Lösung auch mit Hilfe des Knotenpotential- oder des Maschenstromverfahrens zu ermitteln ist, bei denen ja die Matrixschreibweise bevorzugt eingesetzt wird, so lautet die Antwort: Ja. Ich würde das Knotenpotentialverfahren anwenden.
|
|
|
nicogtx1
Anmeldungsdatum: 11.12.2015
Beiträge: 13
|
| nicogtx1 Verfasst am: 18. Aug 2016 18:45 Titel: |
|
|
Danke ! Ja 355 Ohm müsste korrekt sein, gemessen wurde 350 Ohm.
Sind das diese Formeln ?
http://elektroniktutor.de/analogtechnik/stdrumw.html
Könntest Du mir vielleicht kurz erklären wie man das mit dem Knotenpotentialverfahren macht ? Ich hab versucht die Maschengleichungen aufzustellen aber habe es nicht hinbekommen....
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 18. Aug 2016 19:05 Titel: |
|
|
Ja, die oberen.
| nicogtx1 hat Folgendes geschrieben: | | Könntest Du mir vielleicht kurz erklären wie man das mit dem Knotenpotentialverfahren macht ? Ich hab versucht die Maschengleichungen aufzustellen aber habe es nicht hinbekommen.... |
Beim Knotenpotentialverfahren werden keine Maschengleichungen aufgestellt, sondern Knotenpunktgleichungen. Schau mal im Lehrbuch nach.
Wenn man die zusammenfassbaren Widerstände zusamenfasst, so dass man die letzte von Dir entwickelte Schaltung bekommt, kann man auch sehr gut das Maschenstromverfahren anwenden. Damit scheinst Du Dich besser auszukennen. Da bekommst Du drei Maschengleichungen, von denen Du nur einen Maschenstrom bestimmen musst, nämlich den, der durch die Quelle fließt, das ist nämlich der Gesamtstrom. Danach ohmsches Gesetz: R=U/I.
|
|
|
nicogtx1
Anmeldungsdatum: 11.12.2015
Beiträge: 13
|
| nicogtx1 Verfasst am: 18. Aug 2016 19:24 Titel: |
|
|
Tut mir leid, verstehe aber nicht ganz wie ich die Formel einsetzen muss :-(

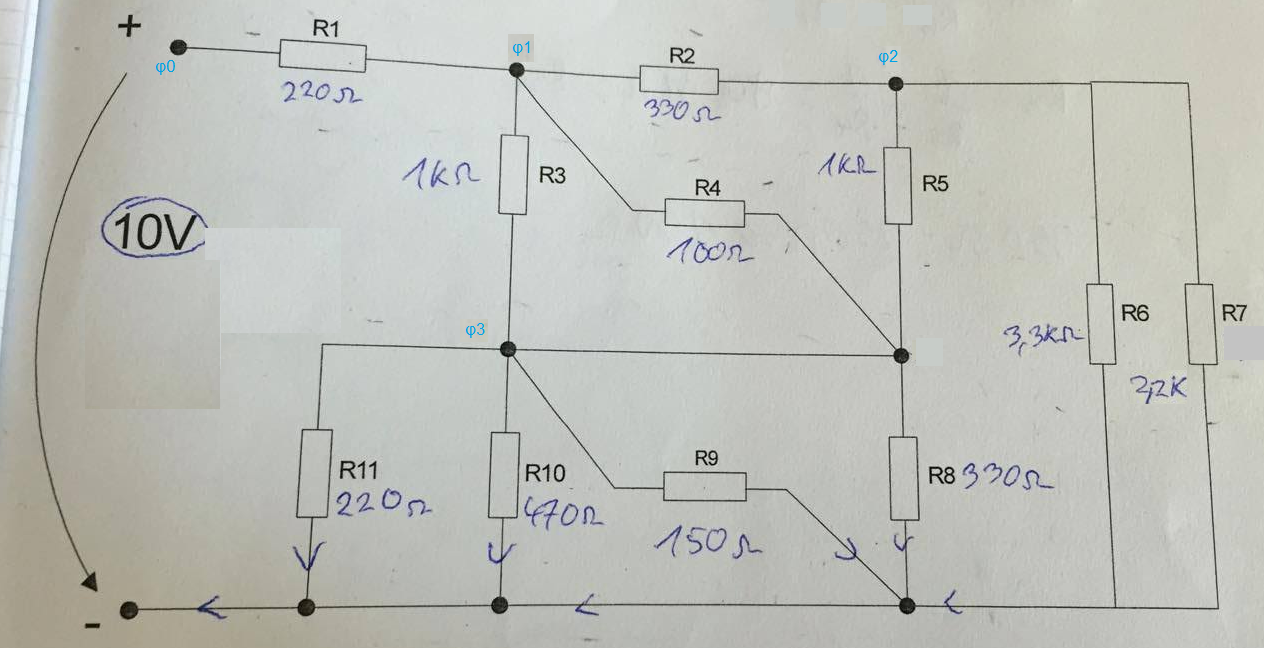

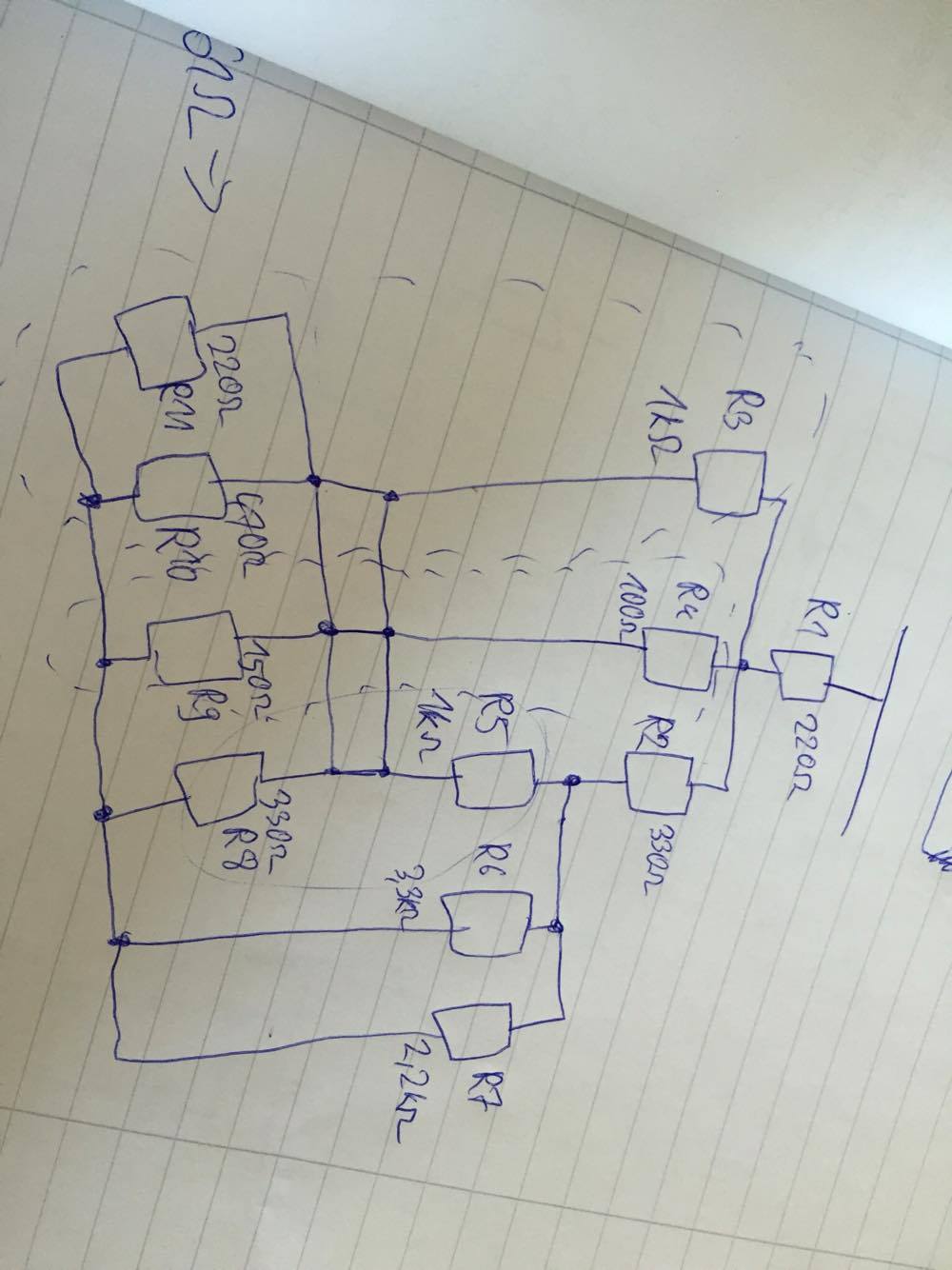

Ich denke ich stehe auf dem Schlauch, hier im Anhang hab ich es nochmal neu aufgemalt und die 3 Widerstände mit Pfeilen markiert

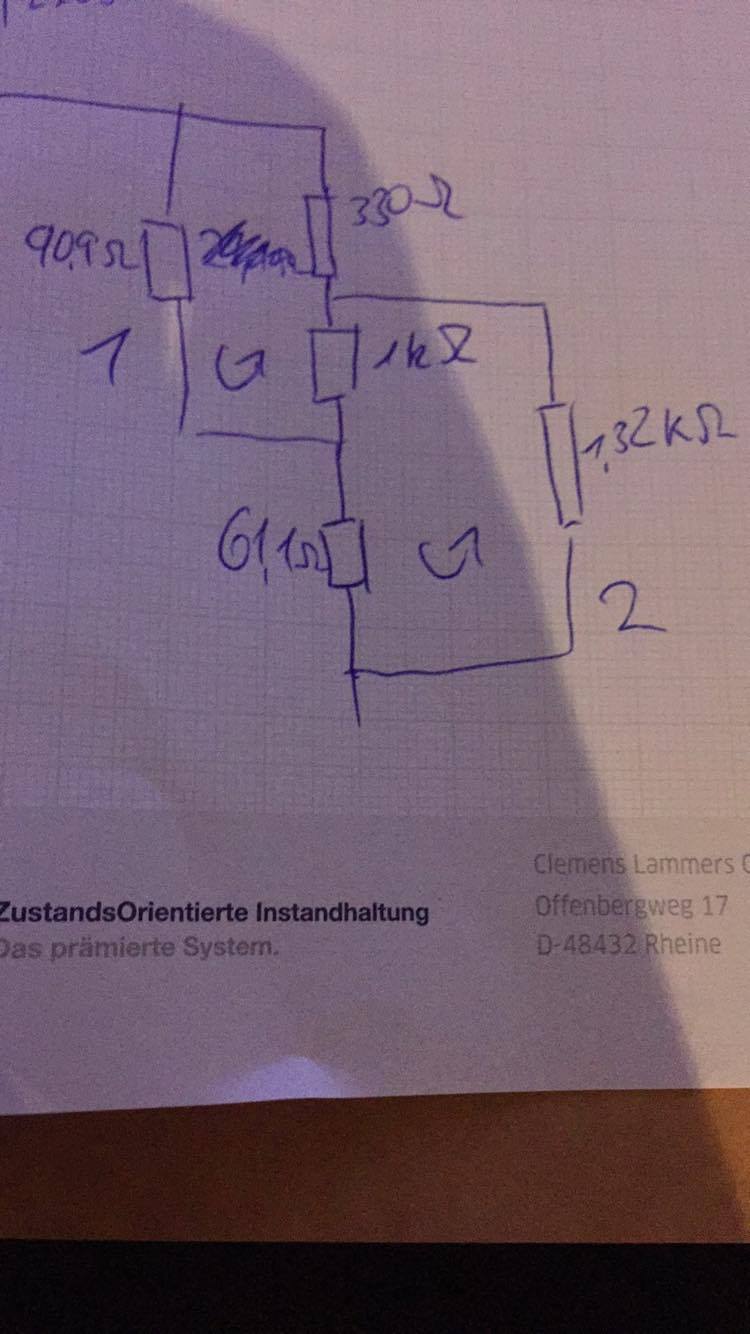

Zu dem Maschenstromverfahren: Muss man nicht nur 2 Formeln aufstellen ? s. Anhang
Und wenn man die Formeln hat, muss man sie mit einer Matrix am PC ausrechnen ?
| Beschreibung: |
|
Download |
| Dateiname: |
14037945_1092157380871922_1631910711_o.jpg |
| Dateigröße: |
89.71 KB |
| Heruntergeladen: |
231 mal |
| Beschreibung: |

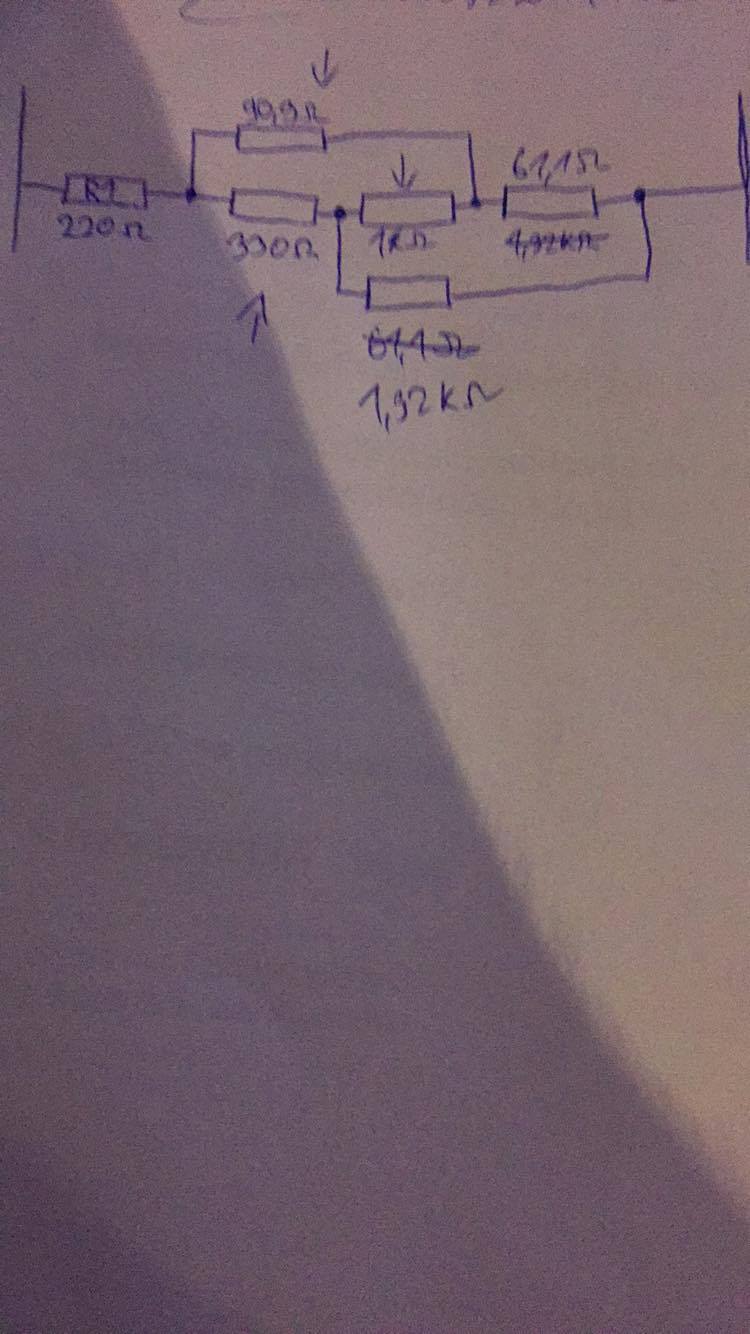

| die 2 Maschengleichungen ? also wo die pfeile sind |
|
Download |
| Dateiname: |
14074938_1092158477538479_1059385623_o.jpg |
| Dateigröße: |
84.98 KB |
| Heruntergeladen: |
246 mal |
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 21. Aug 2016 12:11 Titel: |
|
|
| nicogtx1 hat Folgendes geschrieben: | | Könntest Du mir vielleicht kurz erklären wie man das mit dem Knotenpotentialverfahren macht ? Ich hab versucht die Maschengleichungen aufzustellen aber habe es nicht hinbekommen.... |

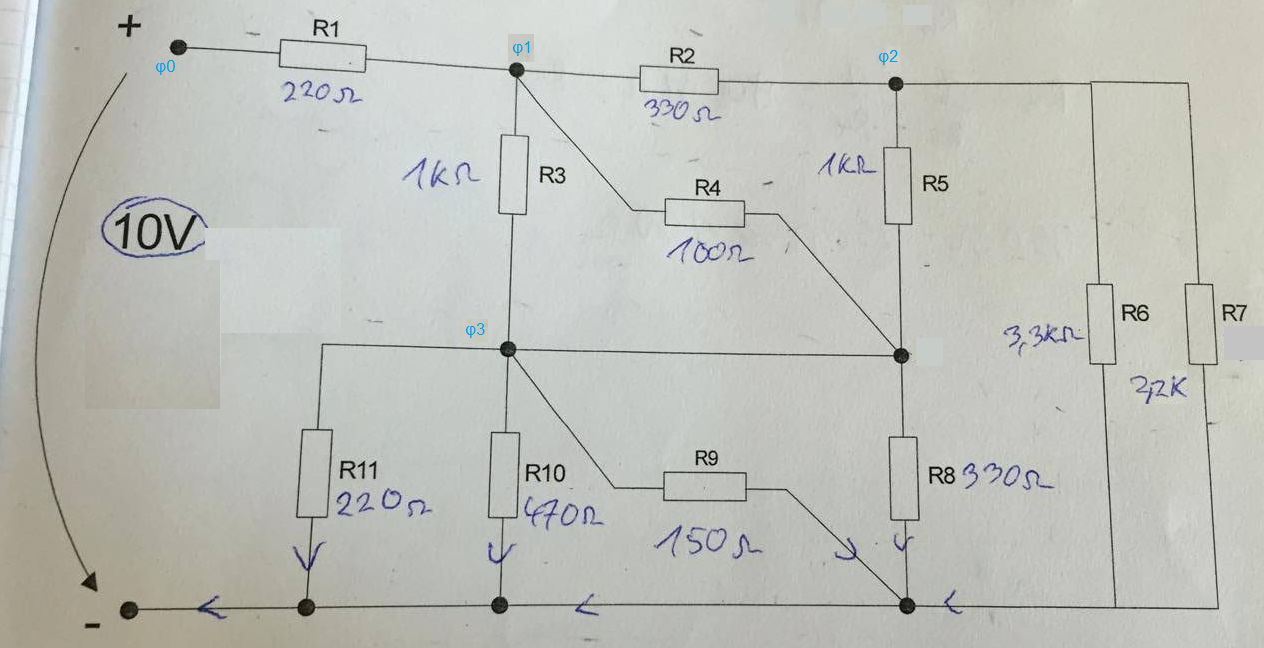

Ich habe dafür ein Kochrezept zusammengestellt, nicogtx, ich hoffe, es hilft:
| Code: | Knotenpotentialverfahren, siehe:
http://forum.physik-lab.de/ftopic37.html
G1 = 1/R1, G34 = 1/R3+1/R4 usw.
φ0 φ1 φ2 φ3 =
1 0 0 0 10
-G1 G1234 -G2 -G34 0
0 -G2 G2567 -G5 0
0 -G34 -G5 G345+G(8-11) 0
1 0 0 0 10
-G1 G1234 -G2 -G34 0
0 -G2 G2567 -G5 0
0 -G34 -G5 G345+G(8-11) 0
Lösung
φ0 = 10 V
φ1 = 3,83502 V
φ2 = 2,7581 V
φ3 = 1,58418 V
Rges = φ0 / ((φ0-φ1)/R1) = 356,854 Ohm
i1 = (φ0-φ1)/R1 = 28,023 mA
i2 = (φ1-φ2)/R2 = 3,263 mA
i3 = (φ1-φ3)/R3 = 2,251 mA
i4 = (φ1-φ3)/R4 = 22,508 mA
usw.
Probe i2+i3+i4 = 28,023 mA ... i.O. |
| Beschreibung: |
|
Download |
| Dateiname: |
4t.png |
| Dateigröße: |
589.19 KB |
| Heruntergeladen: |
247 mal |
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
nicogtx1
Anmeldungsdatum: 11.12.2015
Beiträge: 13
|
| nicogtx1 Verfasst am: 21. Aug 2016 21:35 Titel: |
|
|
Ok danke !! Ich habe es jetzt verstanden , aber das mit der Matrix muss ich mir mal genauer angucken. Alles was ich darüber weiß hab ich mir selber beigebracht.
Habe nur meinen Realschulabschluss und bin in der Ausbildung
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 21. Aug 2016 23:22 Titel: |
|
|
| nicogtx1 hat Folgendes geschrieben: | | .. Realschulabschluss und bin in der Ausbildung |
Das reicht für diese Art Aufgaben leicht aus, nicogtx.
So eine Matrix ist ja nur eine vereinfachte Schreibweise der Gleichungen. Wenn Du Fragen hast, bitte gerne.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
|
