Beitrag plyzico Verfasst am: 27. Jul 2016 22:32    Titel: Ersatzspannungsquelle bestimmen, komisches Netzwerk Antworten mit Zitat

Guten Abend,

ich hätte noch eine letzte Frage und dann fühle ich mich bereit für die GET Klausur die ich Morgen schreibe smile

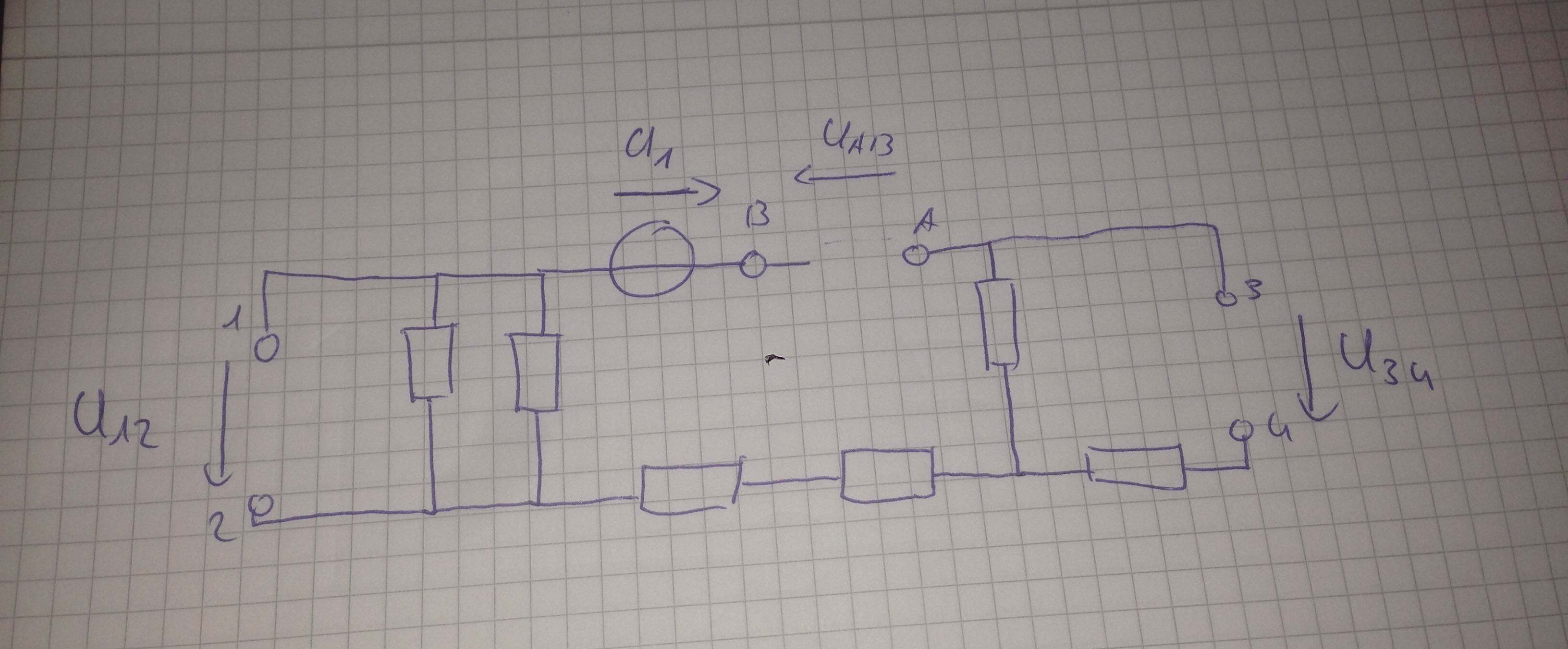

Gegeben ist das Netzwerk (siehe Bild) und es soll die Ersatzspannungsquelle AB bestimmt werden. Ist die Leerlaufspannung der Ersatzquelle immer U1, egal ob jetzt zwischen den Klemmen 1 und 2, 3 un 4 Quellen hinzugeschaltet werden?

Auf die U1 kommt man ja indem man die Masche legt und man U1 - Uab = 0 hat.

Frage 2: wäre jetzt der Spannungspfeil von U1 anders herum, dann wäre die Leerlaufspannung von Uab = -U1 oder?

Ich hoffe ihr könnt mir so spät noch helfen.

LG ply



 Beschreibung:

Download
 Dateiname:  FullSizeRender.jpg
 Dateigröße:  319.44 KB
 Heruntergeladen:  111 mal
