 animal-mac Verfasst am: 06. Jul 2011 10:42 Titel: Dämmerungsschalter mit 'Ausschaltverzögerung' |
 |
|
Hallo zusammen,
ich habe ein Frage, wie ich die Schaltung modifizieren muss, damit:
bei einem 12 V Impuls von ca. 1 Sek. an Pin1, (bei Dunkelheit) der BC337 durchschaltet, das Relais anzieht und einen Vebraucher einschaltet.
Nach dem 'Wegfall' des 12 V Impuls von 1 Sekunde soll der Verbraucher aber noch eine Zeit (10-30) Sekunden eingeschaltet bleiben.
Wo muss ich ggf. einen Kondesator mit Widerstand und/oder Sperrdiode etc. 'einbauen' um diesen Effekt zu erreichen.
Vom Prinzip soll die Schaltung so funktioniern, wie ein Bewegungsmelder, der bei Dunkelheit eine Lampe einschaltet, und diese eine gewisse Zeit leuchtet, auch wenn keine 'Bewegung mehr stattfindet'. In 'meiner' Schaltung soll die Bewegung, durch einen Stromimpuls ersetzt werden.
Vielen Dank für Eure Hilfe und Verbesserungsvorschläge
Grüße animal_mac
:

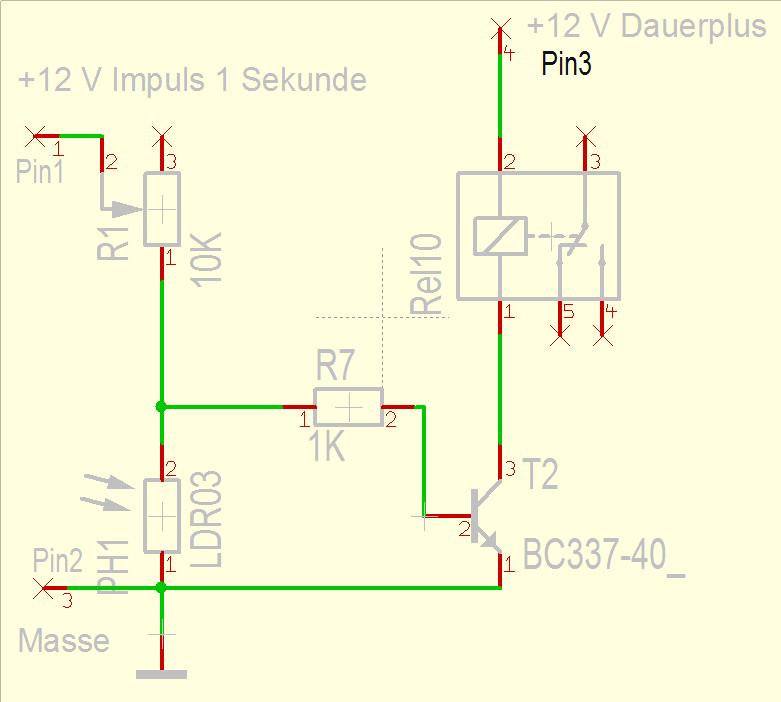

| Beschreibung: |
|
Download |
| Dateiname: |
Schaltung.jpg |
| Dateigröße: |
36.58 KB |
| Heruntergeladen: |
6381 mal |
|
|
 |
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 06. Jul 2011 11:46 Titel: |
|
|
Die Technischen Daten des LDR03
Lichtwiderstand : 4...12KOhm
Dunkelwiderstand : 300KOhm / 5sec
Verlustleistung : 400mW
Dunkelspannung : 150VDC max.
Wellenlänge : 520...590nm
Umgebungstemperatur : - 40... + 75°C
In Deiner Schaltung wird also ohne Licht das Relais mit dem Impuls anziehen, ist genügend Licht da, zieht es nicht an.
Am Ende des Impulses fällt das Relais wieder ab.
Willst Du einen Nachlauf, kannst Du z.B. mit dem Relaisausgang einen 'Treppenhausautomaten' ansteuern, der bleibt dann eine einstellbare Zeit eingeschaltet.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
animal-mac
Anmeldungsdatum: 06.07.2011
Beiträge: 4
|
| animal-mac Verfasst am: 06. Jul 2011 12:03 Titel: |
|
|
Vielen Dank für Deine schnelle Antwort, isi1,
An diese Möglichkeit habe ich auch schon gedacht, diese aber dann wieder verworfen, da eine 'Zeitrelais' recht groß ist, und ich diese Schaltung sehr klein halten möchte!
Wenn ich recht in der Annahme gehe, müsste doch -an der richtigen Stelle platziert- ein Kondensator, durch den 1 sekündigen Impuls aufgeladen werden, und nachdem, den 'gespeicherten Strom' über einen entsprechenden Widerstand an den BC337 abgeben können um diesen weiter durchzuschalten.
Die Frage ist: Nur wie????
Danke an Alle und Grüße
animal-mac
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 06. Jul 2011 13:42 Titel: |
|
|
Die Freilaufdiode ist im Relais schon eingebaut? Ansonsten schaltest du nur genau 1 mal aus.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
animal-mac
Anmeldungsdatum: 06.07.2011
Beiträge: 4
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 06. Jul 2011 15:22 Titel: |
|
|

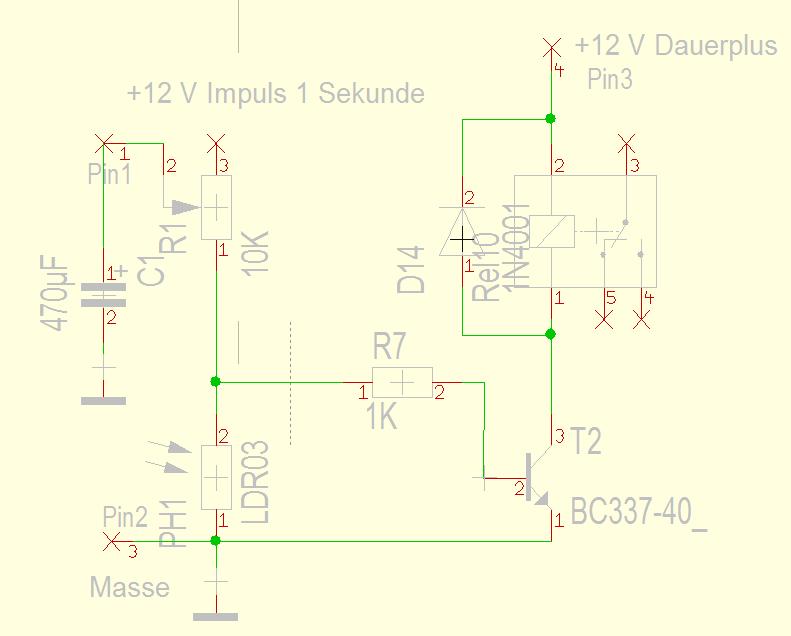

| animal-mac hat Folgendes geschrieben: | | Darüberhinaus habe ich einfach mal einen Kondensator eingefügt, der sich bei dem 1 sekundenimpuls (mit)aufladen müsste, und bei Wegfall des Impulses den Strom über den Poti an den BC337 weitergibt, oder?? |
Nein, das wird nicht reichen, animal-mac,
denn der wird zu schnell entladen. Du müsstest statt des oder zusätzlich zu dem BC337 einen FET oder ein 74HS14 verwenden und den über eine Diode aufzuladenen Kondensator an das Gate legen. GGf mit einem Widerstand entladen (t = 0,1MΩ*470µF*0,69=32s).
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 06. Jul 2011 18:35 Titel: |
|
|

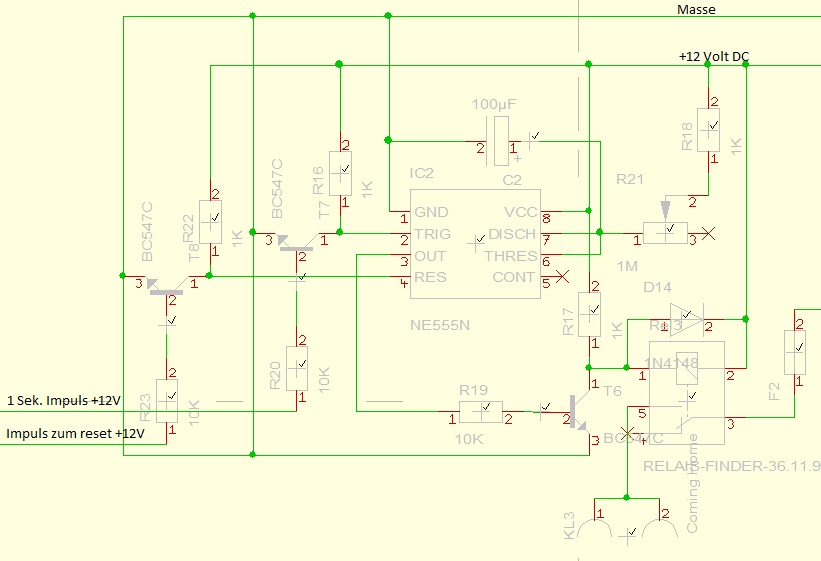

animal-mac, das riecht 10km gegen den Wind nach einer Anwendung des Timers 555.
Kostet dich einen Pappenstiel und du sparst Nerven mit "windigen" Schaltungen.
| Beschreibung: |
|
Download |
| Dateiname: |
delay.gif |
| Dateigröße: |
9.13 KB |
| Heruntergeladen: |
4123 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
dämmerungsschalter.gif |
| Dateigröße: |
9.58 KB |
| Heruntergeladen: |
6741 mal |
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
